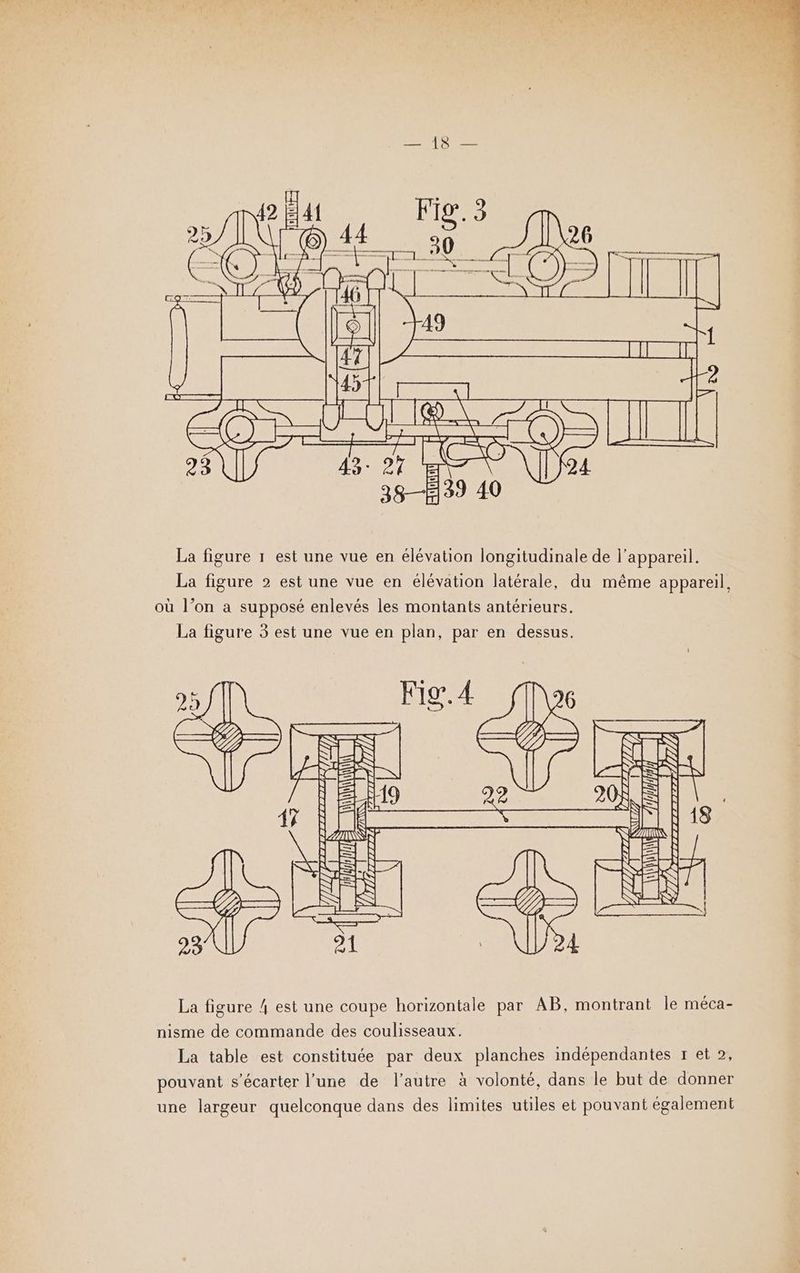

    J [Es ETIRGE 1 FT BÉFRErANS 15 2 FA & Be CE REA 7 FER 785 [I IL 24 23] da. 27 C0 39 4 38-439 40 La figure 1 est une vue en élévation longitudinale de l'appareil. La figure 2 est une vue en élévation latérale, du même appareil, où l’on a supposé enlevés les montants antérieurs. La figure 3 est une vue en plan, par en dessus. 95 F1g°. 4 6 0 ni] |\ DAY L7y 23 La figure 4 est une coupe horizontale par AB, montrant le méca- nisme de commande des coulisseaux. La table est constituée par deux planches indépendantes r et 2, pouvant s’écarter l’une de l’autre à volonté, dans le but de donner une largeur quelconque dans des limites utiles et pouvant également
