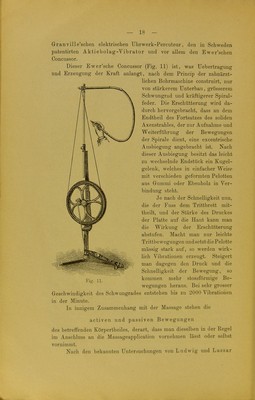

    Granville'schen elektrischen Uhrwerk-Percuteur, den in Schweden patentirten Aktiebolag-Vibrator und vor allem den Ewer'schen Concussor. Dieser Ewer'sche Concussor (Fig. 11) ist, was Uebertragung und Erzeugung der Kraft anlangt, nach dem Princip der zahnärzt- lichen Bohrmaschine construirt, nur von stärkerem Unterbau, grösserem Schwungrad und kräftigerer Spiral- feder. Die Erschütterung wird da- durch hervorgebracht, dass an dem Endtheil des Fortsatzes des soliden Axenstrahles, der zur Aufnahme und Weiterführung der Bewegungen der Spirale dient, eine excentrische Ausbiegung angebracht ist. Nach dieser Ausbiegung besitzt das leicht zu wechselnde Endstück ein Kugel- gelenk, welches in einfacher Weise mit verschieden geformten Pelotten aus Gummi oder Ebenholz in Ver- bindung steht. Je nach der Schnelligkeit nun, die der Fuss dem Trittbrett mit- theilt, und der Stärke des Druckes der Platte auf die Haut kann man die Wirkung der Erschütterung abstufen. Macht man nur leichte Trittbewegungen undsetztdiePelotte mässig stark auf, so werden wirk- lich Vibrationen erzeugt. Steigert man dagegen den Druck und die Schnelligkeit der Bewegung, so kommen mehr stossförmige Be- wegungen heraus. Bei sehr grosser Geschwindigkeit des Schwungrades entstehen bis zu 2000 Vibrationen in der Minute. In innigem Zusammenhang mit der Massage stehen die activen und passiven Bewegungen des betreffenden Körpertheiles, derart, dass man dieselben in der Regel im Anschluss an die Massageapplication vornehmen lässt oder selbst vornimmt. Nach den bekannten Untersuchungen von Ludwig und Lassar Fig. 11.
