Ein neuer Sphygmograph und neue Beobachtungen an den Pulscurven der Radialarterie / von Julius Sommerbrodt.

  • Sommerbrodt Julius.
Date:
1876
Catalogue details

Licence: Public Domain Mark

Credit: Ein neuer Sphygmograph und neue Beobachtungen an den Pulscurven der Radialarterie / von Julius Sommerbrodt. Source: Wellcome Collection.

Provider: This material has been provided by the Royal College of Physicians of Edinburgh. The original may be consulted at the Royal College of Physicians of Edinburgh.

    11/42

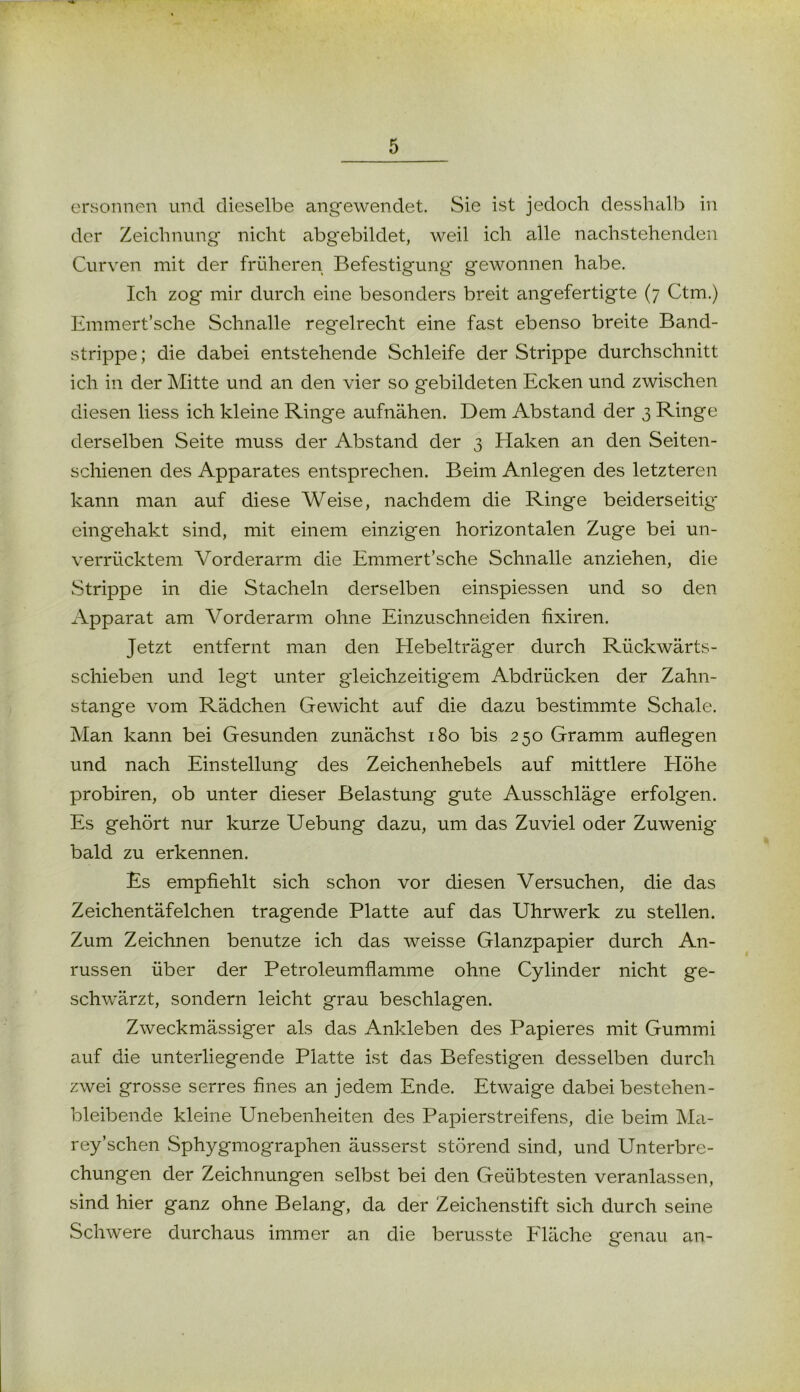

    ersonnen und dieselbe angewendet. Sie ist jedoch desshalb in der Zeichnung nicht abg'ebildet, weil ich alle nachstehenden Curven mit der früheren Befestigung gewonnen habe. Ich zog mir durch eine besonders breit angefertigte (7 Ctm.) Emmert’sche Schnalle regelrecht eine fast ebenso breite Band- strippe; die dabei entstehende Schleife der Strippe durchschnitt ich in der Mitte und an den vier so gebildeten Ecken und zwischen diesen liess ich kleine Ringe aufnähen. Dem Abstand der 3 Ringe derselben Seite muss der Abstand der 3 Haken an den Seiten- schienen des Apparates entsprechen. Beim Anlegen des letzteren kann man auf diese Weise, nachdem die Ringe beiderseitig* eingehakt sind, mit einem einzigen horizontalen Zuge bei un- verrücktem Vorderarm die Emmert’sche Schnalle anziehen, die Strippe in die Stacheln derselben einspiessen und so den Apparat am Vorderarm ohne Einzuschneiden fixiren. Jetzt entfernt man den Hebelträger durch Rückwärts- schieben und legt unter g*leichzeitig*em Abdrücken der Zahn- stange vom Rädchen Gewicht auf die dazu bestimmte Schale. Man kann bei Gesunden zunächst 180 bis 250 Gramm auflegen und nach Einstellung des Zeichenhebels auf mittlere Höhe probiren, ob unter dieser Belastung gute Ausschläg*e erfolgen. Es gehört nur kurze Uebung dazu, um das Zuviel oder Zuwenig* bald zu erkennen. Es empfiehlt sich schon vor diesen Versuchen, die das Zeichentäfelchen tragende Platte auf das Uhrwerk zu stellen. Zum Zeichnen benutze ich das weisse Glanzpapier durch An- russen über der Petroleumflamme ohne Cylinder nicht ge- schwärzt, sondern leicht grau beschlagen. Zweckmässiger als das Ankleben des Papieres mit Gummi auf die unterliegende Platte ist das Befestigen desselben durch zwei grosse serres fines an jedem Ende. Etwaige dabei bestehen- bleibende kleine Unebenheiten des Papierstreifens, die beim Ma- rey’schen Sphygmographen äusserst störend sind, und Unterbre- chungen der Zeichnungen selbst bei den Geübtesten veranlassen, sind hier ganz ohne Belang, da der Zeichenstift sich durch seine Schwere durchaus immer an die berusste Fläche genau an-
