Leitfaden des Röntgenverfahrens / Unter Mitarbeit von A. Blencke [and others] herausgegeben von Friedrich Dessauer und B. Wiesner.
- Friedrich Dessauer
- Date:
- 1908
Licence: In copyright
Credit: Leitfaden des Röntgenverfahrens / Unter Mitarbeit von A. Blencke [and others] herausgegeben von Friedrich Dessauer und B. Wiesner. Source: Wellcome Collection.
72/374 page 60

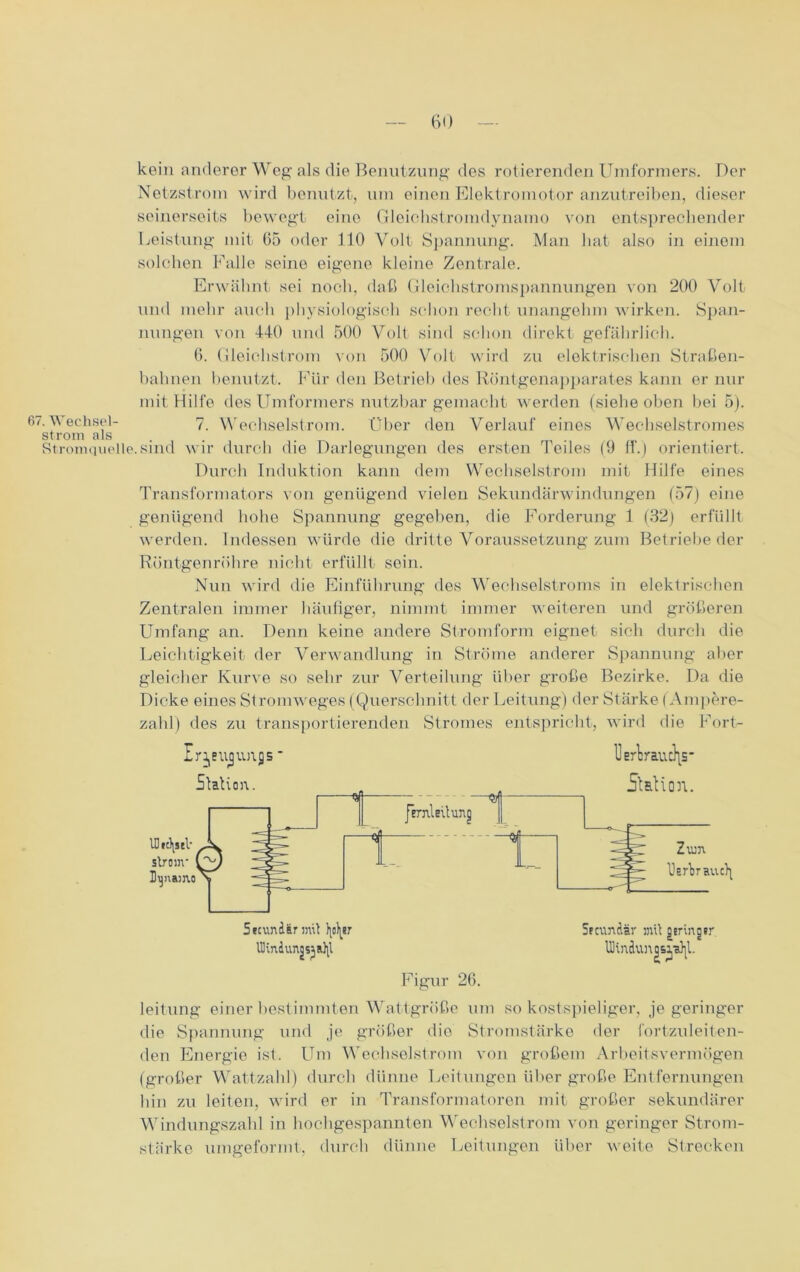

![kein anderer Weg als die Benutzung des rotierenden Umformers. Der Netzstrom wird benutzt, um einen Elektromotor anzutreiben, dieser seinerseits bewegt eine Gleichstromdynamo von entsprechender Leistung mit 65 oder 110 Volt Spannung. Man hat also in einem solchen Falle seine eigene kleine Zentrale. Erwähnt sei noch, daß Gleichstromspannungen von 200 Volt und mehr auch physiologisch schon recht unangelnn wirken. Span- nungen von 440 und 500 Volt sind schon direkt gefährlich. 6. Gleichstrom von 500 Volt wird zu elektrischen Straßen- bahnen benutzt. Für den Betrieb des Röntgenapparates kann er nur mit Hilfe des Umformers nutzbar gemacht werden (siehe oben bei 5). 67. Wechsel- 7. Wechselstrom. Über den Verlauf eines Wechselstromes ström als . Stromquelle.sind wir durch die Darlegungen des ersten Teiles (9 ff.) orientiert. Durch Induktion kann dem Wechselstrom mit Hilfe eines Transformators von genügend vielen Sekundärwindungen (57) eine genügend hohe Spannung gegeben, die Forderung 1 (32) erfüllt werden. Indessen würde die dritte Voraussetzung zum Betriebe der Röntgenröhre nicht erfüllt sein. Nun wird die Einführung des Wechselstroms in elektrischen Zentralen immer häufiger, nimmt immer weiteren und größeren Umfang an. Denn keine andere Stromform eignet sich durch die Leichtigkeit der Verwandlung in Ströme anderer Spannung aller gleicher Kurve so sehr zur Verteilung über große Bezirke. Da die Dicke eines Stromweges (Querschnitt der Leitung) der Stärke (Ampere- zahl) des zu transportierenden Stromes entspricht, wird die Fort- Ir^eugimjs ■ Station. JimleUung l]erWucJ\S‘ Station. IDtt^seV ; ström- Dynamo'1 3 1 —$ ---- L__j Zum Uafbrauc^ 5ecundännit ty^er UKn4unjsja]\l Spcundir mit gsringsr UHndunqs^,a)|l. Figur 26. leitung einer bestimmten Wattgröße um so kostspieliger, je geringer die Spannung und je größer die Stromstärke der fortzuleiten- den Energie ist. Um Wechselstrom von großem Arbeitsvermögen (großer Wattzahl) durch dünne Leitungen über große Entfernungen hin zu leiten, wird er in Transformatoren mit großer sekundärer Windungszahl in hochgespannten Wechselstrom von geringer Strom- stärke umgeformt, durch dünne Leitungen über weite Strecken](https://iiif.wellcomecollection.org/image/b2808424x_0072.jp2/full/800%2C/0/default.jpg)
