Die quantitative organische Mikroanalyse / von Fritz Pregl.

  • Fritz Pregl
Date:
1923
Catalogue details

Licence: In copyright

Credit: Die quantitative organische Mikroanalyse / von Fritz Pregl. Source: Wellcome Collection.

    85/236 page 73

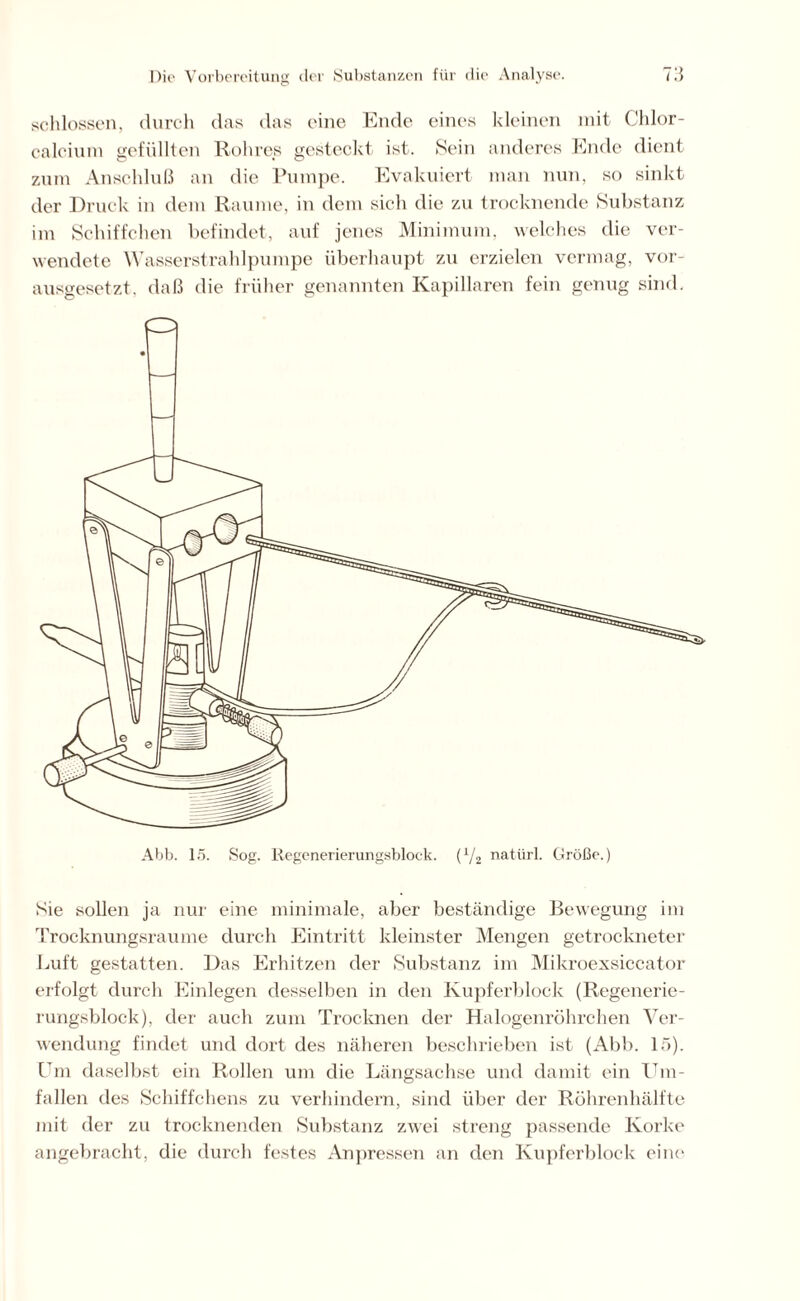

    schlossen, durch das das eine Ende eines kleinen mit Chlor- calcium gefüllten Rohres gesteckt ist. Sein anderes Ende dient zum Anschluß an die Pumpe. Evakuiert man nun, so sinkt der Druck in dem Raume, in dem sich die zu trocknende Substanz im Schiffchen befindet, auf jenes Minimum, welches die ver- wendete Wasserstrahlpumpe überhaupt zu erzielen vermag, vor- ausgesetzt, daß die früher genannten Kapillaren fein genug sind. Sie sollen ja nur eine minimale, aber beständige Bewegung im Trocknungsraume durch Eintritt kleinster Mengen getrockneter Luft gestatten. Das Erhitzen der Substanz im Mikroexsiccator erfolgt durch Einlegen desselben in den Kupferblock (Regenerie- rungsblock), der auch zum Trocknen der Halogenröhrchen Ver- wendung findet und dort des näheren beschrieben ist (Abb. 15). Um daselbst ein Rollen um die Längsachse und damit ein Um- fallen des Schiffchens zu verhindern, sind über der Röhrenhälfte mit der zu trocknenden Substanz zwei streng passende Korke angebracht, die durch festes Anpressen an den Kupferblock eine
