Mécanothérapie française / Gabriel Bidou.

  • Bidou, Gabriel.
Date:
1908
Catalogue details

Licence: In copyright

Credit: Mécanothérapie française / Gabriel Bidou. Source: Wellcome Collection.

    106/140 page 106

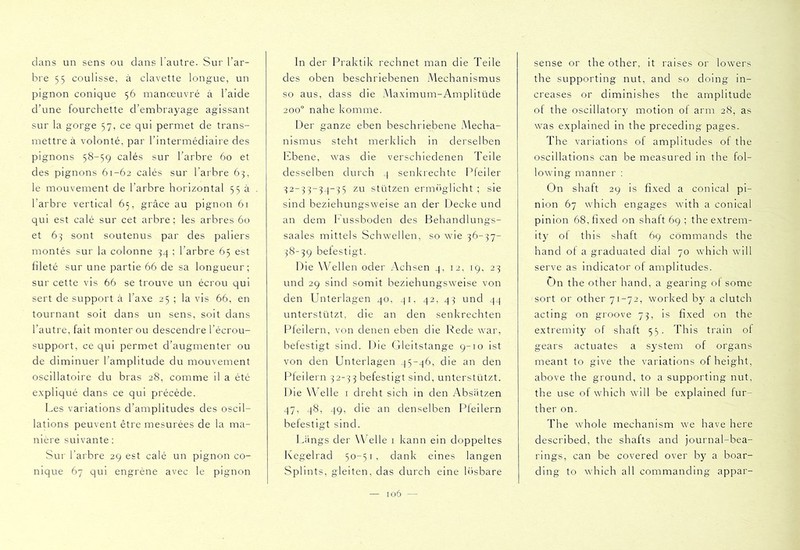

    clans un sens ou clans l’autre. Sur l’ar- bre 5 5 coulisse, à clavette longue, un pignon conique 56 manœuvré à l’aide d’une fourchette d’embrayage agissant sur la gorge 57, ce qui permet de trans- mettre à volonté, par l’intermédiaire des pignons 58-59 calés sur l’arbre 60 et des pignons 61-62 calés sur l’arbre 63, le mouvement de l’arbre horizontal 55 a l’arbre vertical 65, grâce au pignon 61 qui est calé sur cet arbre; les arbres 6o et 63 sont soutenus par des paliers nmntés sur la colonne 34 ; l’arbre 65 est fileté sur une partie 66 de sa longueur; sur cette vis 66 se trouve un écrou qui sert de support à l’axe 25 ; la vis 66, en tournant soit dans un sens, soit clans l’autre, fait monter ou descendre l’écrou- support, ce qui permet d’augmenter ou de diminuer l’amplitude du mouvement oscillatoire du bras 28, comme il a été expliqué clans ce qui précède. Les variations d’amplitudes des oscil- lations peuvent être mesurées de la ma- nière suivante: Sur l’arbre 29 est calé un pignon co- nique 67 qui engrène avec le pignon In der Praktik rechnet man die Teile des oben beschriebenen Mechanismus so aus, dass die Maximum-Ampiitücle 200° nahe komme. Der ganze eben beschriebene Mecha- nismus steht merklich in derselben Ebene, was die verschiedenen Teile desselben durch 4 senkrechte Pfeiler 32-33-34-35 zu stützen ermèiglicht ; sie sind beziehungsweise an der Decke und an dem Eussboclen des Behandlungs- saales mittels Schwellen, so wie 36-37- 38-39 belestigt. Die Wellen oder Achsen 4, 12, 19, 23 und 29 sind somit beziehungsweise von den Unterlagen 40, 41. 42, 43 und 44 unterstützt, die an den senkrechten F^feilern, von denen eben die Rede war, befestigt sind. Die Gleitstange 9-10 ist von den Unterlagen 45-46, die an den Pfeilern 32-3 3 befestigt sind, unterstützt. Die Welle i dreht sich in den xA^bsätzen 47, 48, 49, die an denselben Pfeilern befestigt sind. Längs der Welle i kann ein doppeltes Kegelrad 50-51, dank eines langen Splints, gleiten, das durch eine h’isbare sense or the other, it raises or lowers the supporting nut, and so doing in- creases or diminishes the amplitude of the oscillatory motion of arm 28, as was explained in the preceding pages. The variations of amplitudes of the oscillations can be measured in the fol- lowing manner : On shaft 29 is fixed a conical pi- nion 67 which engages with a conical pinion 68, fixed on shaft 69 ; the extrem- it)^ of this shaft 69 commands the hand of a graduated dial 70 which will serve as indicator of amplitudes. On the other hand, a gearing of some sort or other 71-72, worked by a clutch acting on groove 73, is fixed on the extremity of shaft 55. This train of gears actuates a system of organs meant to give the variations of height, above the ground, to a supporting nut, the use of which will be explained fur- ther on. The whole mechanism we have here described, the shafts and journal-bea- rings, can be covered over by a boar- ding to which all commanding appar-
    digitised image 1
    digitised image 2
    digitised image 3
