Mécanothérapie française / Gabriel Bidou.

  • Bidou, Gabriel.
Date:
1908
Catalogue details

Licence: In copyright

Credit: Mécanothérapie française / Gabriel Bidou. Source: Wellcome Collection.

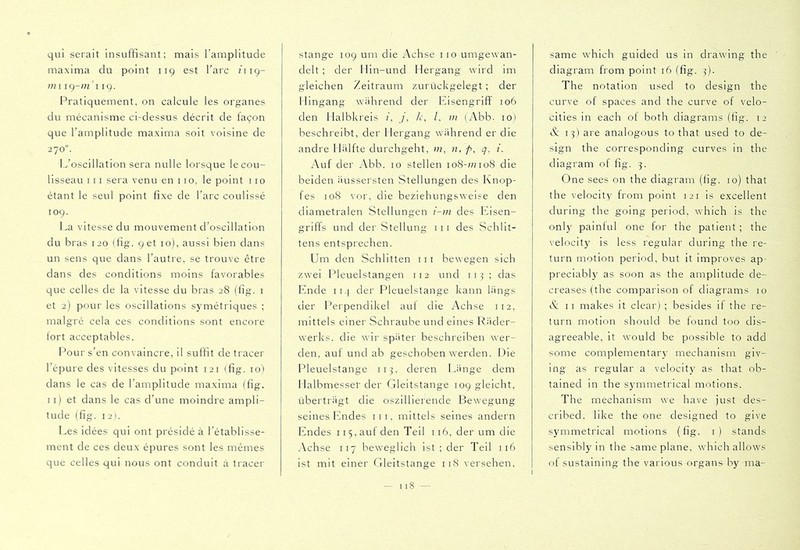

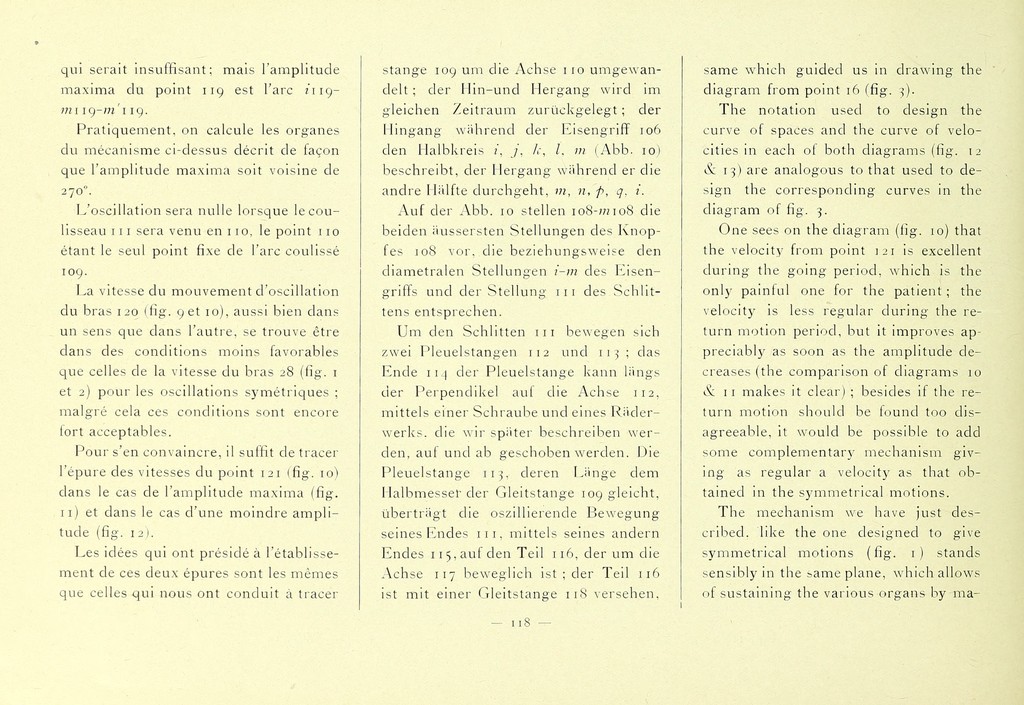

    118/140 page 118

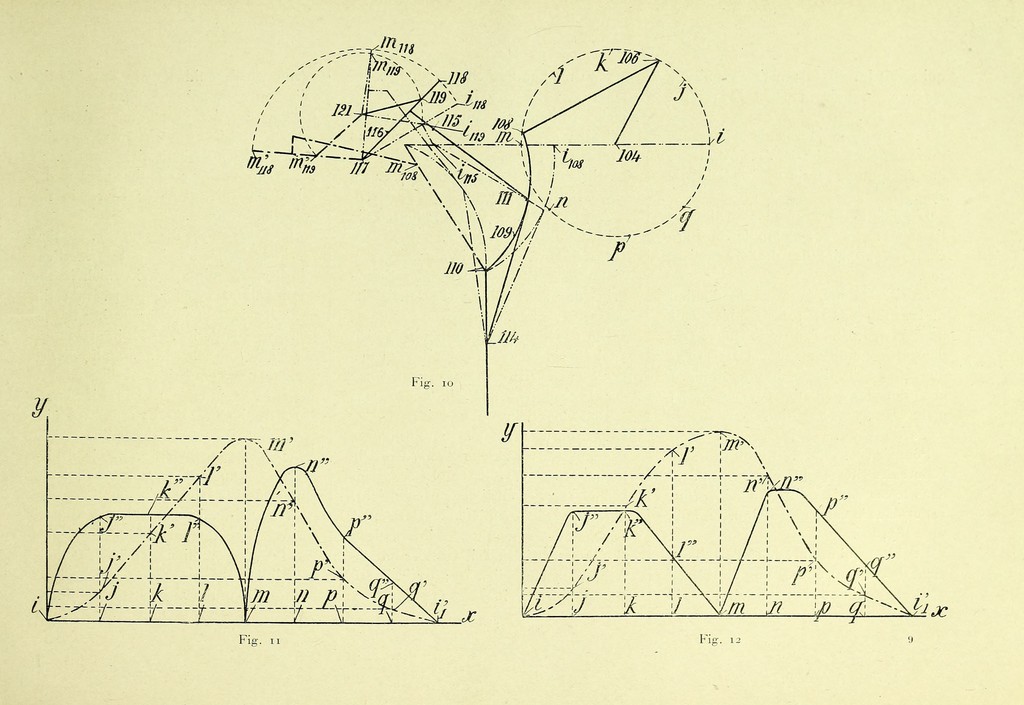

    qui serait insuffisant; mais l’amplitude maxima du point 119 est l’arc /119- mi 119. Pratiquement, on calcule les organes du mécanisme ci-dessus décrit de façon que l’amplitude maxima soit voisine de 270“. L’oscillation sera nulle lorsque lecou- lisseau 111 sera venu en 110, le point iio étant le seul point fixe de l’arc coulissé 109. La vitesse du mouvement d’oscillation du bras 120 (fig. 96t 10), aussi bien dans un sens que dans l’autre, se trouve être dans des conditions moins favorables que celles de la vitesse du bras 28 (fig. i et 2) pour les oscillations symétriques ; malgré cela ces conditions sont encore lort acceptables. Pour s’en convaincre, il suffit de tracer l’épure des vitesses du point 121 (fig. lol dans le cas de l’amplitude maxima (fig. Il) et dans le cas d’une moindre ampli- tude (fig. 12). Les idées qui ont présidé à l’établisse- ment de ces deux épures sont les mêmes que celles qui nous ont conduit à tracer Stange 109 um die Achse 110 umgewan- delt ; der Min-und Hergang wird im gleichen Zeitraum zurückgelegt ; der Hingang während der Eisengriff 106 den Halbkreis (, /, /r, /. in (Abb. 10) beschreibt, der Hergang während er die andre Hälfte durchgeht, m, n, f>, g. i. Auf der Abb. 10 stellen io8-;7no8 die beiden äussersten Stellungen des Knop- fes 108 vor, die beziehungswei.= e den diametralen Stellungen i-in des Eisen- griffs und der Stellung iii des Schlit- tens entsprechen. Um den Schlitten iii bewegen sich zwei Pleuelstangen 112 und ii^ ; das Ende 114 der Pleuelstange kann längs der l^erpendikel auf die Achse 112, mittels einer Schraube und eines Räder- werks. die wir später beschreiben wer- den, aut und ab geschoben werden. Die Pleuelstange 113, deren Eänge dem 1 laibmesset'der Gleitstange 109 gleicht, überträgt die oszillierende Bewegung seines Endes iii, mittels seines andern Endes 115, auf den Teil 116, der um die ^Kchse 117 beweglich 1st ; der Teil 116 ist mit einer Gleitstange 118 versehen. same which guided us in drawing the diagram from point 16 (fig. 3). The notation used to design the curve of spaces and the curve of velo- cities in each of both diagrams (fig. 12 K: 13) are analogous to that used to de- sign the corresponding curves in the diagram of fig. 3. One sees on the diagram (fig. 10) that the velocity from point 121 is excellent during the going period, which is the only painlul one for the patient ; the velocity is less regular during the re- turn motion period, but it improves ap- preciably as soon as the amplitude de- creases (the comparison of diagrams 10 K: II makes it clear) ; besides if the re- turn motion should be found too dis- agreeable, it would be possible to add some complementary mechanism giv- ing as regular a velocity as that ob- tained in the symmetrical motions. The mechanism we have just des- cribed. like the one designed to give symmetrical motions (fig. i) stands sensibly in the t>ame plane, which allows of sustaining the various organs by ma-
