Traité de la construction et des principaux usages des instrumens de mathématique. Avec les figures nécessaires pour l'intelligence de ce traité ... / [N. Bion].
- Nicolas Bion
- Date:
- 1752
Licence: Public Domain Mark
Credit: Traité de la construction et des principaux usages des instrumens de mathématique. Avec les figures nécessaires pour l'intelligence de ce traité ... / [N. Bion]. Source: Wellcome Collection.

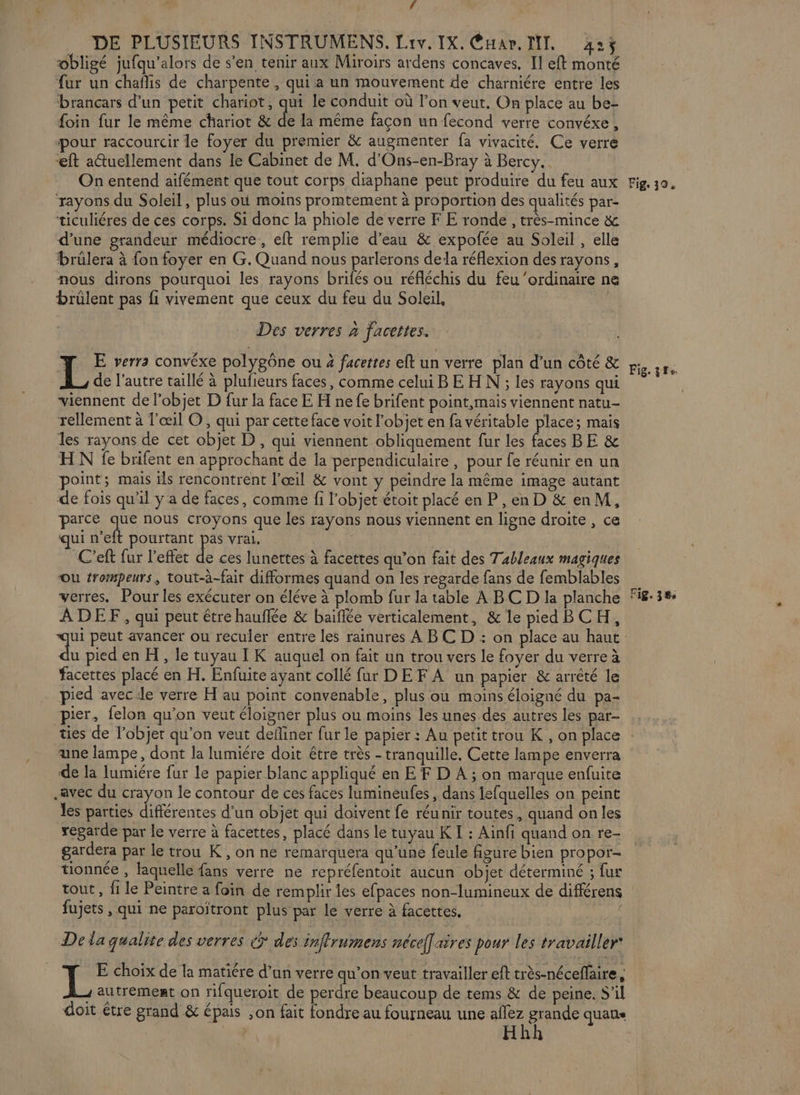

513/556 page 425
![ÿ DE PLUSIEURS INSTRUMENS. Liv. IX. Cntar. MIT. 425$ obligé jufqu'alors de s’en tenir aux Miroirs ardens concaves. Il eft monté fur un chaflis de charpente , qui a un mouvement de charniére entre les brancars d’un petit chariot, qui le conduit où l’on veut, On place au be- foin fur le même chariot & de la même façon un fecond verre convéxe, pour raccourcir le foyer du premier & augmenter fa vivacité. Ce verre eft a@uellement dans le Cabinet de M. d'Ons-en-Bray à Bercy. On entend aifément que tout corps diaphane peut produire du feu aux Fig 0. rayons du Soleil, plus où moins promtement à proportion des qualités par- ticuliéres de ces corps. Si donc la phiole de verre F E ronde , très-mince & d’une grandeur médiocre, eft remplie d’eau & expofée au Soleil , elle brûlera à fon foyer en G. Quand nous parlerons dela réflexion des rayons, nous dirons pourquoi les rayons brifés ou réfléchis du feu ‘ordinaire ne brülent pas fi vivement que ceux du feu du Soleil, Des verres à facettes. pe y * A 'HRE Ê , A V7 L E verra convéxe polygône ou 4 facettes eft un verre plan d’un côté & LAS de l’autre taillé à plufieurs faces, comme celui B E H N ; les rayons qui viennent de l’objet D fur la face E H ne fe brifent point,mais viennent natu- rellement à l'œil ©, qui par cette face voit l'objet en fa véritable place; mais les rayons de cet objet D, qui viennent obliquement fur les faces BE & HN fe brifent en approchant de la perpendiculaire, pour fe réunir en un point; mais ils rencontrent l'œil & vont y peindre la même image autant de fois qu’il y a de faces, comme fi l’objet étoit placé en P , en D & en M, parce au nous croyons que les rayons nous viennent en ligne droite , ce qui n’eft pourtant pas vrai. C’eft fur l'effet de ces lunettes à facettes qu’on fait des Tableaux magiques OU trormpeurs, tout-à-fair difformes quand on les regarde fans de femblables verres. Pour les exécuter on éléve à plomb fur la table A BC D la planche 8:38 ADEF, qui peut être hauflée & baïflée verticalement, & le pied BCH, qui peut avancer ou reculer entre les rainures À BC D : on place au haut du pied en H, le tuyau I K auquel on fait un trou vers le foyer du verre à facettes placé en H. Enfuite ayant collé fur DE F À un papier & arrêté le pied avec :le verre H au point convenable, plus ou moins éloigné du pa- pier, felon qu’on veut éloigner plus ou moins les unes des autres les par- ties de l’objet qu’on veut defliner fur le papier : Au petit trou K , on place une lampe, dont la lumiére doit être très - tranquille. Cette lampe enverra de la lumiére fur le papier blanc appliqué en EF D A ; on marque enfuite avec du crayon le contour de ces faces lumineufes , dans lefquelles on peint les parties différentes d’un objet qui doivent fe réunir toutes, quand onles regarde par le verre à facettes, placé dans le tuyau K I : Ainfi quand on re- gardera par le trou K, on ne remarquera qu'une feule figure bien propor- tionnée , laquelle {ans verre ne repréfentoit aucun objet déterminé ; fur tout , fi le Peintre a foin de remplir les efpaces non-lumineux de différens fujets , qui ne paroïtront plus par le verre à facettes, De la qualite des verres € des inffrumens nécef] ares pour les travailler E choix de la matiére d’un verre qu’on veut travailler eft très-néceffaire, | ; autrement on rifqueroit de perdre beaucoup de tems & de peine. S'il doit être grand & épais ,on fait fondre au fourneau une allez grande quans Hhh](https://iiif.wellcomecollection.org/image/b30531573_0513.jp2/full/800%2C/0/default.jpg)
