Über die Willenstätigkeit und das Denken : eine experimentelle Untersuchung mit einem Anhange: Über das Hippsche Chronoskop / von Narziss Ach.

  • Narziß Ach
Date:
1905
Catalogue details

Licence: In copyright

Credit: Über die Willenstätigkeit und das Denken : eine experimentelle Untersuchung mit einem Anhange: Über das Hippsche Chronoskop / von Narziss Ach. Source: Wellcome Collection.

    275/312 (page 261)

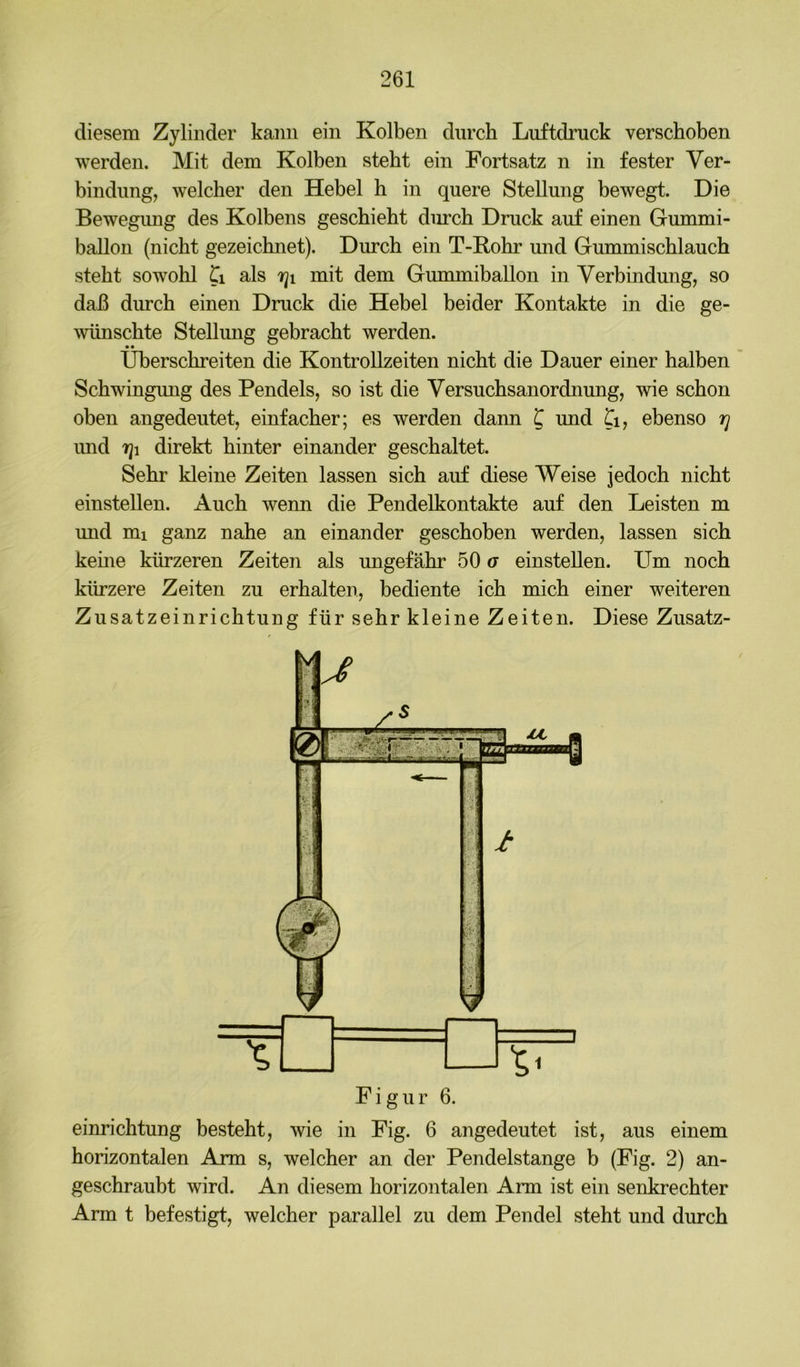

    diesem Zylinder kann ein Kolben durch Luftdruck verschoben werden. Mit dem Kolben steht ein Fortsatz n in fester Ver- bindung, welcher den Hebel h in quere Stellung bewegt. Die Bewegimg des Kolbens geschieht durch Druck auf einen Gummi- ballon (nicht gezeichnet). Durch ein T-Rohr und Gummischlauch steht sowohl Ci als mit dem GummibaUon in Verbindung, so daß durch einen Druck die Hebel beider Kontakte in die ge- 'wünschte Stellmig gebracht werden. Überschreiten die KontroUzeiten nicht die Dauer einer halben Schwingung des Pendels, so ist die Versuchsanordnung, wie schon oben angedeutet, einfacher; es werden dann ^ und Ti, ebenso r] imd direkt hinter einander geschaltet. Sehr kleine Zeiten lassen sich auf diese Weise jedoch nicht einstellen. Auch wenn die Pendelkontakte auf den Leisten m und mi ganz nahe an einander geschoben werden, lassen sich kerne kürzeren Zeiten als ungefähr 50 g einstellen. Um noch kürzere Zeiten zu erhalten, bediente ich mich einer weiteren Zusatzeinrichtung für sehr kleine Zeiten. Diese Zusatz- Figur 6. einrichtung besteht, wie in Fig. 6 angedeutet ist, aus einem horizontalen Arm s, welcher an der Pendelstange b (Fig. 2) an- geschraubt wird. An diesem horizontalen Arm ist ein senkrechter Arm t befestigt, welcher parallel zu dem Pendel steht und durch
