83/524 page 63

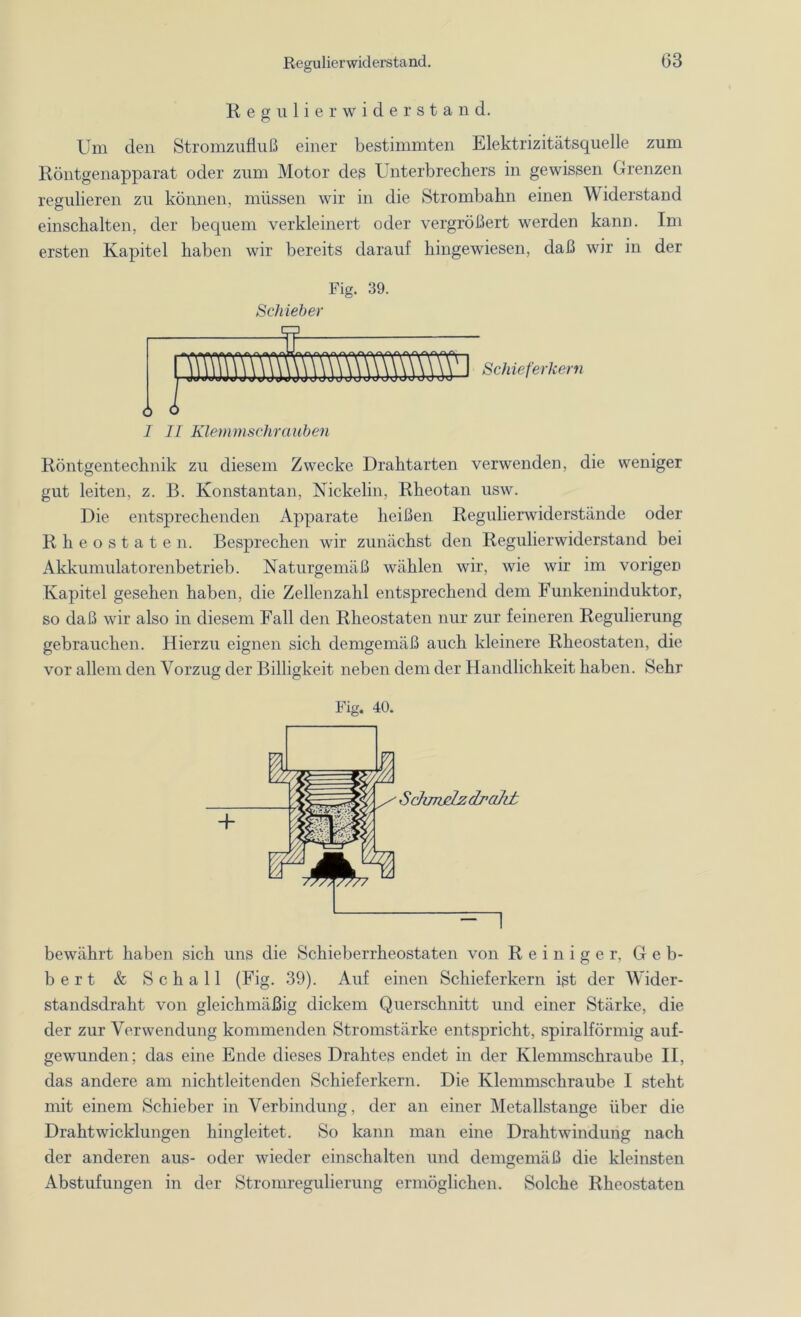

Regulierwiderstand. Um den Stromzufluß einer bestimmten Elektrizitätsquelle zum Röntgenapparat oder zum Motor des Unterbrechers in gewissen Grenzen regulieren zu können, müssen wir in die Strombahn einen Widerstand einschalten, der bequem verkleinert oder vergrößert werden kann. Im ersten Kapitel haben wir bereits darauf hingewiesen, daß wir in der Fig. 39. Schieber i 6 I II Klemmschrauben Röntgentechnik zu diesem Zwecke Drahtarten verwenden, die weniger gut leiten, z. B. Ivonstantan, Nickelin, Rkeotan usw. Die entsprechenden Apparate heißen Regulierwiderstände oder Rheostaten. Besprechen wir zunächst den Regulierwiderstand bei Akkumulatorenbetrieb. Naturgemäß wählen wir, wie wir im vorigen Kapitel gesehen haben, die Zeilenzahl entsprechend dem Funkeninduktor, so daß wir also in diesem Fall den Rheostaten nur zur feineren Regulierung gebrauchen. Hierzu eignen sich demgemäß auch kleinere Rheostaten, die vor allem den Vorzug der Billigkeit neben dem der Handlichkeit haben. Sehr + Fig. 40. Schmelz droht bewährt haben sich uns die Schieberrheostaten von Reiniger, Geb- bert & Schall (Fig. 39). Auf einen Schieferkern ist der Wider- standsdraht von gleichmäßig dickem Querschnitt und einer Stärke, die der zur Verwendung kommenden Stromstärke entspricht, spiralförmig auf- gewunden; das eine Ende dieses Drahtes endet in der Klemmschraube II, das andere am nichtleitenden Schieferkern. Die Klemmschraube I steht mit einem Schieber in Verbindung, der an einer Metallstange über die Draht Wicklungen hingleitet. So kann man eine Draht windung nach der anderen aus- oder wieder einschalten und demgemäß die kleinsten Abstufungen in der Stromregulierung ermöglichen. Solche Rheostaten
