    60/428 page 38

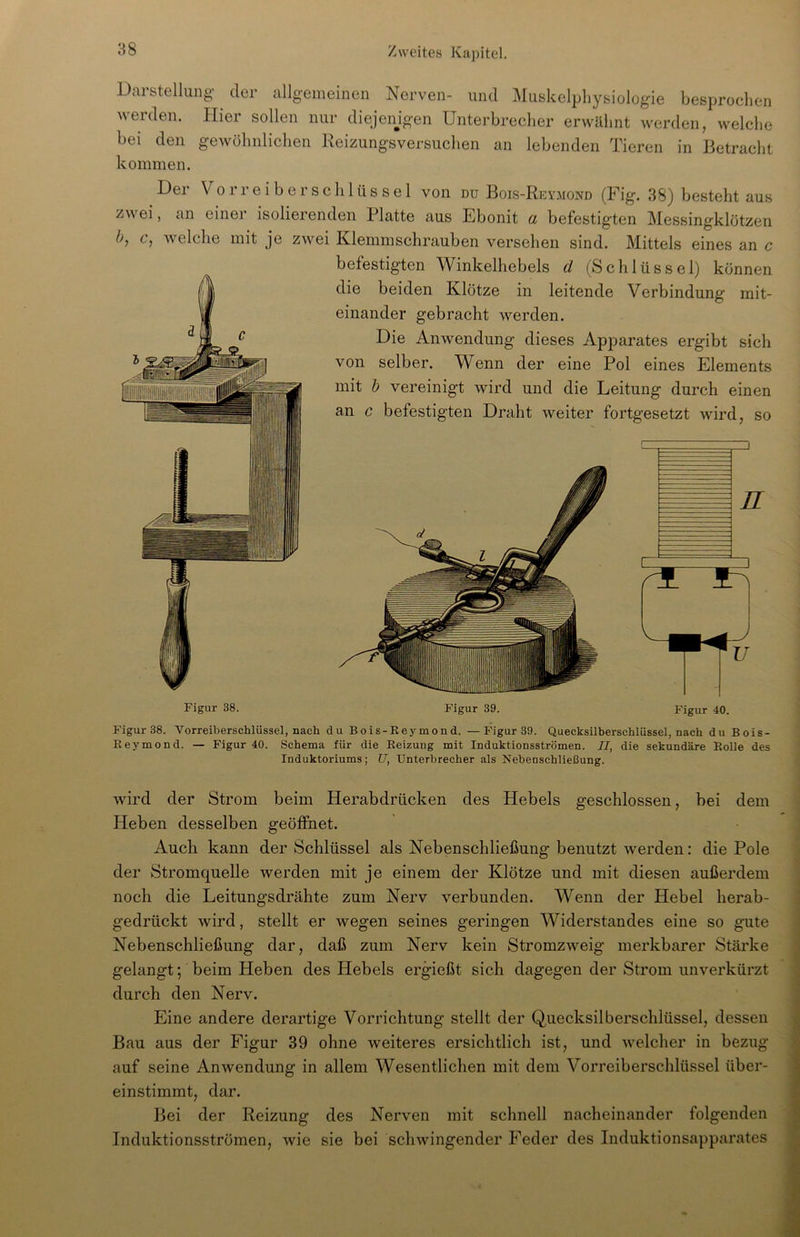

    Darstellung der allgemeinen Nerven- und Muskelphysiologie besprochen weiden. Hier sollen nur diejenigen Unterbrecher erwähnt werden, welche bei den gewöhnlichen Reizungsversuchen an lebenden Tieren in Betracht kommen. Der Vorreiber Schlüssel von du Bois-Reymond (Fig. 38) besteht aus zwei, an einer isolierenden Platte aus Ebonit a befestigten Messingklötzen b, c, welche mit je zwei Klemmschrauben versehen sind. Mittels eines an c befestigten Winkelhebels d (Schlüssel) können die beiden Klötze in leitende Verbindung mit- einander gebracht werden. Die Anwendung dieses Apparates ergibt sich von selber. Wenn der eine Pol eines Elements mit b vereinigt wird und die Leitung durch einen an c befestigten Draht weiter fortgesetzt wird, so Figur 38. Figur 39. Figur 40. Figur 38. Vorreiberschlüsse], nach du Bois-Rey mond. —Figur 39. Quecksilberschlüssel, nach du Bois- Reymond. — Figur 40. Schema für die Reizung mit Induktionsströmen. II, die sekundäre Rolle des Induktoriums; U, Unterbrecher als Nebenschließung. wird der Strom beim Herabdrücken des Hebels geschlossen, bei dem Heben desselben geöffnet. Auch kann der Schlüssel als Nebenschließung benutzt werden: die Pole der Stromquelle werden mit je einem der Klötze und mit diesen außerdem noch die Leitungsdrähte zum Nerv verbunden. Wenn der Hebel herab- gedrückt wird, stellt er wegen seines geringen Widerstandes eine so gute Nebenschließung dar, daß zum Nerv kein Stromzweig merkbarer Stärke gelangt; beim Heben des Hebels ergießt sich dagegen der Strom unverkürzt durch den Nerv. Eine andere derartige Vorrichtung stellt der Quecksilberschlüssel, dessen Bau aus der Figur 39 ohne weiteres ersichtlich ist, und welcher in bezug auf seine Anwendung in allem Wesentlichen mit dem Vorreiberschlüssel über- einstimmt, dar. Bei der Reizung des Nerven mit schnell nacheinander folgenden Induktionsströmen, wie sie bei schwingender Feder des Induktionsapparates
