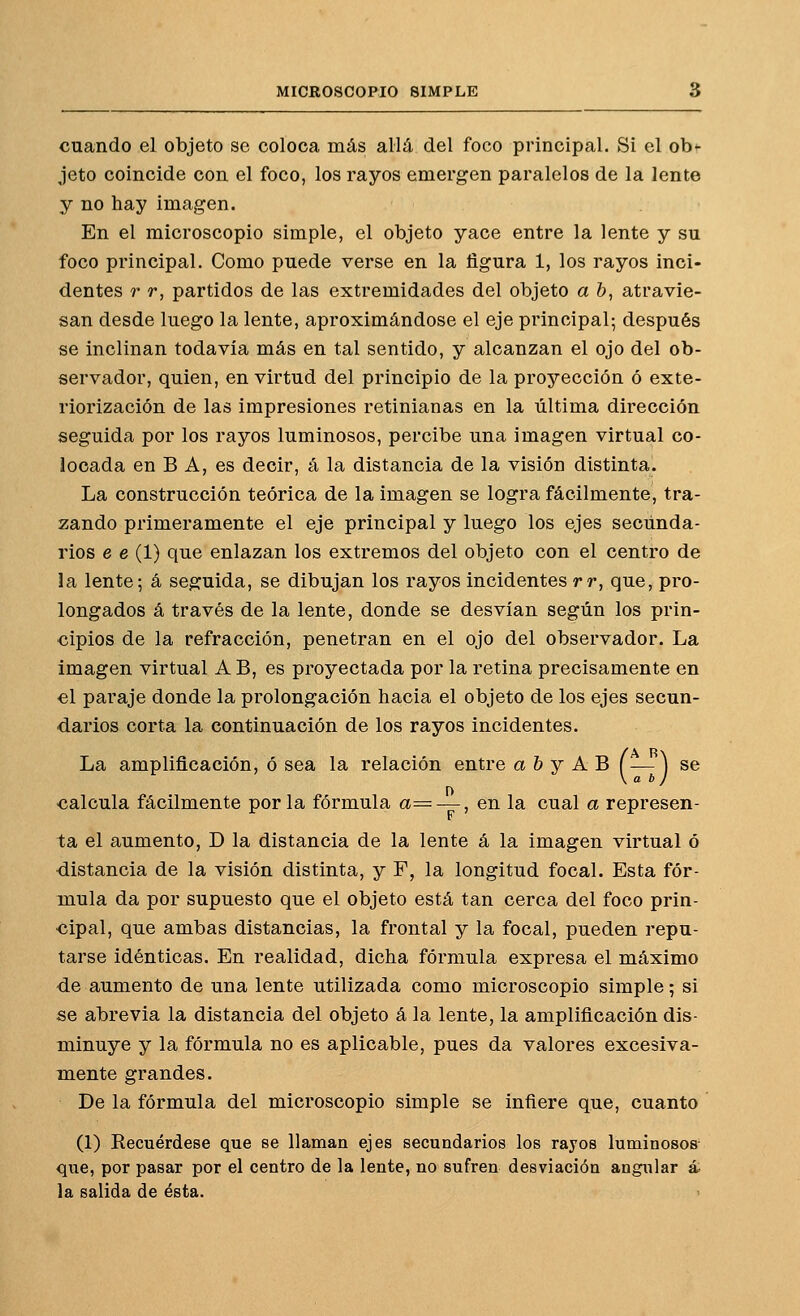

$cuando el objeto se coloca más allá del foco principal. Si el ob^ jeto coincide con el foco, los rayos emergen paralelos de la lente y no hay imagen. En el microscopio simple, el objeto yace entre la lente y su foco principal. Como puede verse en la figura 1, los rayos inci- dentes r r, partidos de las extremidades del objeto a b, atravie- san desde luego la lente, aproximándose el eje principal; después se inclinan todavía más en tal sentido, y alcanzan el ojo del ob- servador, quien, en virtud del principio de la proyección ó exte- riorización de las impresiones retinianas en la última dirección seguida por los rayos luminosos, percibe una imagen virtual co- locada en B A, es decir, á la distancia de la visión distinta. La construcción teórica de la imagen se logra fácilmente, tra- zando primeramente el eje principal y luego los ejes secunda- rios e e (1) que enlazan los extremos del objeto con el centro de la lente; á seguida, se dibujan los rayos incidentes rr, que, pro- longados á través de la lente, donde se desvían según los prin- cipios de la refracción, penetran en el ojo del observador. La Imagen virtual A B, es proyectada por la retina precisamente en el paraje donde la prolongación hacia el objeto de los ejes secun- darios corta la continuación de los rayos incidentes. La amplificación, ó sea la relación entre a & y A B (— ] se calcula fácilmente por la fórmula a= —, en la cual a represen- ta el aumento, D la distancia de la lente á la imagen virtual ó •distancia de la visión distinta, y F, la longitud focal. Esta fór- mula da por supuesto que el objeto está tan cerca del foco prin- cipal, que ambas distancias, la frontal y la focal, pueden repu- tarse idénticas. En realidad, dicha fórmula expresa el máximo de aumento de una lente utilizada como microscopio simple; si se abrevia la distancia del objeto á la lente, la amplificación dis- minuye y la fórmula no es aplicable, pues da valores excesiva- mente grandes. De la fórmula del microscopio simple se infiere que, cuanto (1) Recuérdese que se llaman ejes secundarios los rayos luminososv <][ue, por pasar por el centro de la lente, no sufren desviación angxilar á, la salida de ésta.$
