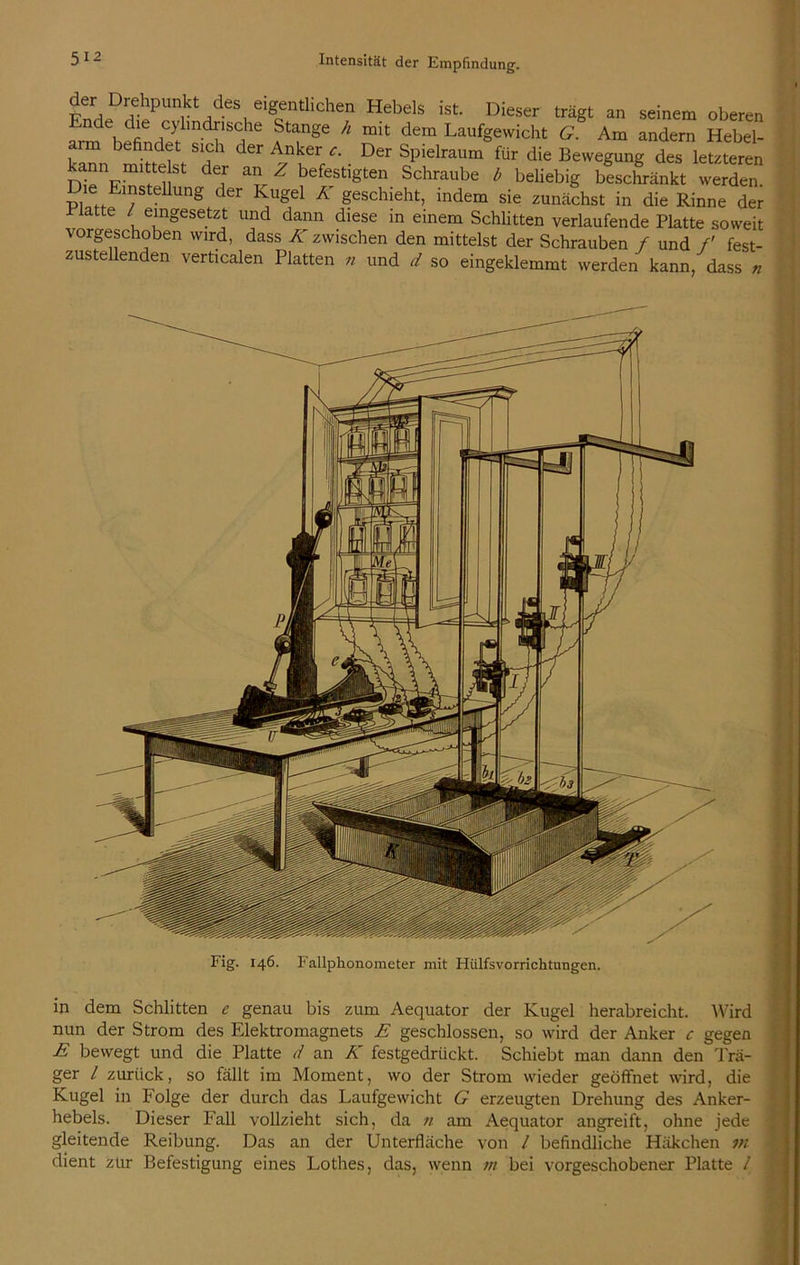

![^rH.DrHtPUniktdd-eSt.eigcentlichen Hebds ist Dieser an sei”em oberen Ende die cjdindnsche Stange A mit dem Laufgewicht G. Am andern Hebel- befindet sich der Anker <r. Der Spielraum für die Bewegung des letzteren ann mitte st der an Z befestigten Schraube b beliebig beschränkt werden. P] ..El;SteUung der ^uSel A geschieht, indem sie zunächst in die Rinne der I latte / eingesetzt und dann diese in einem Schlitten verlaufende Platte soweit vorgeschoben wird, dass K zwischen den mittelst der Schrauben / und f fest- zustellenden verticalen Platten n und d so eingeklemmt werden kann, dass n Fig. 146. Fallphonometer mit Hülfsvorrichtungen. in dem Schlitten e genau bis zum Aequator der Kugel herabreicht. Wird nun der Strom des Elektromagnets E geschlossen, so wird der Anker c gegen E bewegt und die Platte d an K festgedrückt. Schiebt man dann den Trä- ger l zurück, so fällt im Moment, wo der Strom wieder geöffnet wird, die Kugel in Folge der durch das Laufgewicht G erzeugten Drehung des Anker- hebels. Dieser Fall vollzieht sich, da n am Aequator angreift, ohne jede gleitende Reibung. Das an der Unterfläche von / befindliche Häkchen m dient zur Befestigung eines Lothes, das, wenn m bei vorgeschobener Platte /](https://iiif.wellcomecollection.org/image/b28092909_0001_0532.jp2/full/800%2C/0/default.jpg)
