74/256 page 60

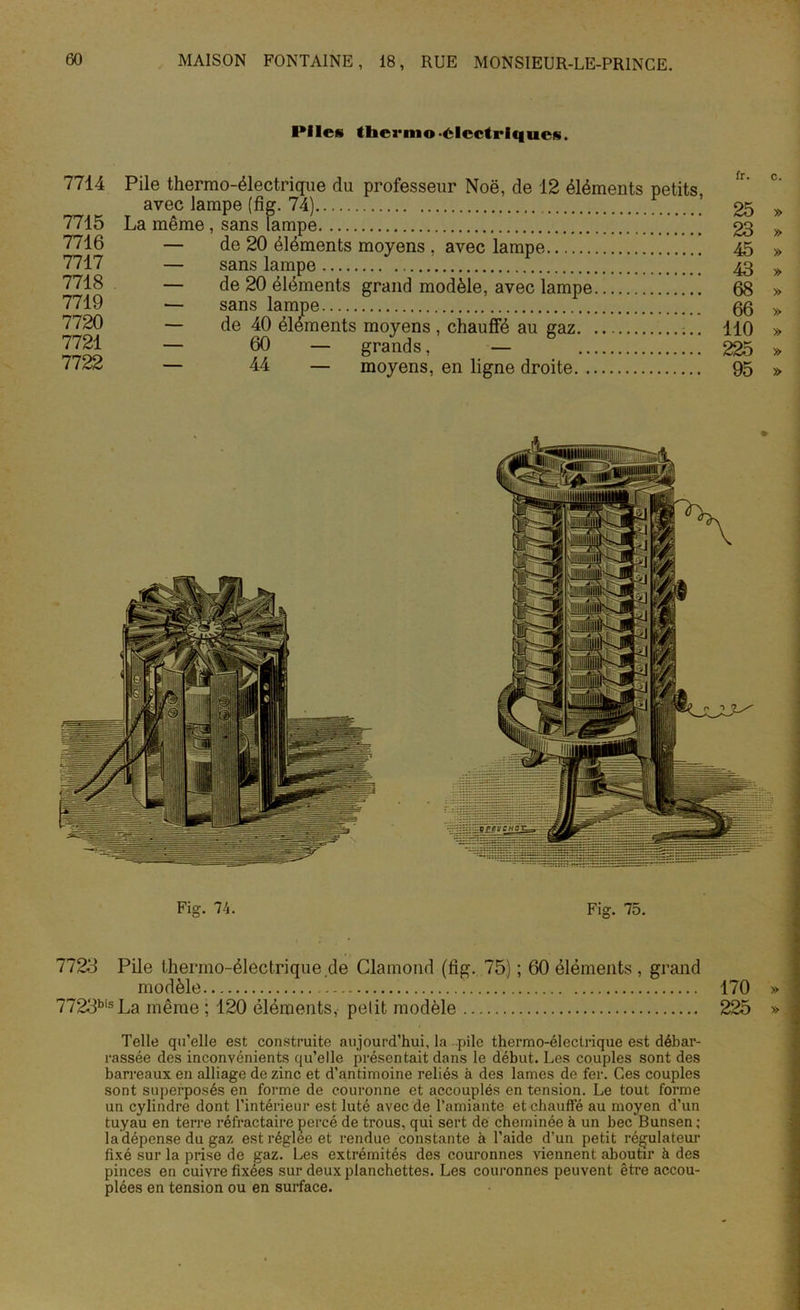

$Piles thcrmo-électriques. 7714 7715 7716 7717 7718 7719 7720 7721 7722 Pile thermo-électrique du professeur Noë, de 12 éléments petits, avec lampe (fig. 74) La même , sans lampe ]] — de 20 éléments moyens , avec lampe — sans lampe — de 20 éléments grand modèle, avec lampe — sans lampe — de 40 éléments moyens , chauffé au gaz — 60 — grands, — — 44 — moyens, en ligne droite fr. c. 66 » 110 » 225 » 95 » Fig. 74. Fig. 75. 7723 Pile thermo-électrique.de Clamond (fig. 75) ; 60 éléments , grand modèle 170 » 7723bisLa même ; 120 éléments, petit modèle 225 » Telle qu’elle est construite aujourd’hui, la pile thermo-électrique est débar- rassée des inconvénients qu’elle présentait dans le début. Les couples sont des barreaux en alliage de zinc et d’antimoine reliés à des lames de fer. Ces couples sont superposés en forme de couronne et accouplés en tension. Le tout forme un cylindre dont l’intérieur est luté avec de l’amiante et chauffé au moyen d’un tuyau en terre réfractaire percé de trous, qui sert de cheminée à un bec Bunsen ; la dépense du gaz est réglée et rendue constante à l’aide d’un petit régulateur fixé sur la prise de gaz. Les extrémités des couronnes viennent aboutir à des pinces en cuivre fixées sur deux planchettes. Les couronnes peuvent être accou- plées en tension ou en surface. §o £5 en$
