Physiologisch-pathologische Untersuchungen über die Erscheinungen an der Arterien und Venen und die qualitativen Verhältnisse des Blutes im Verlaufe verschiedener Krankheiten / [Joseph Hamernjk].

  • Hamernjk, Joseph, 1810-1887.
Date:
1847
Catalogue details

Licence: Public Domain Mark

Credit: Physiologisch-pathologische Untersuchungen über die Erscheinungen an der Arterien und Venen und die qualitativen Verhältnisse des Blutes im Verlaufe verschiedener Krankheiten / [Joseph Hamernjk]. Source: Wellcome Collection.

    25/342 page 3

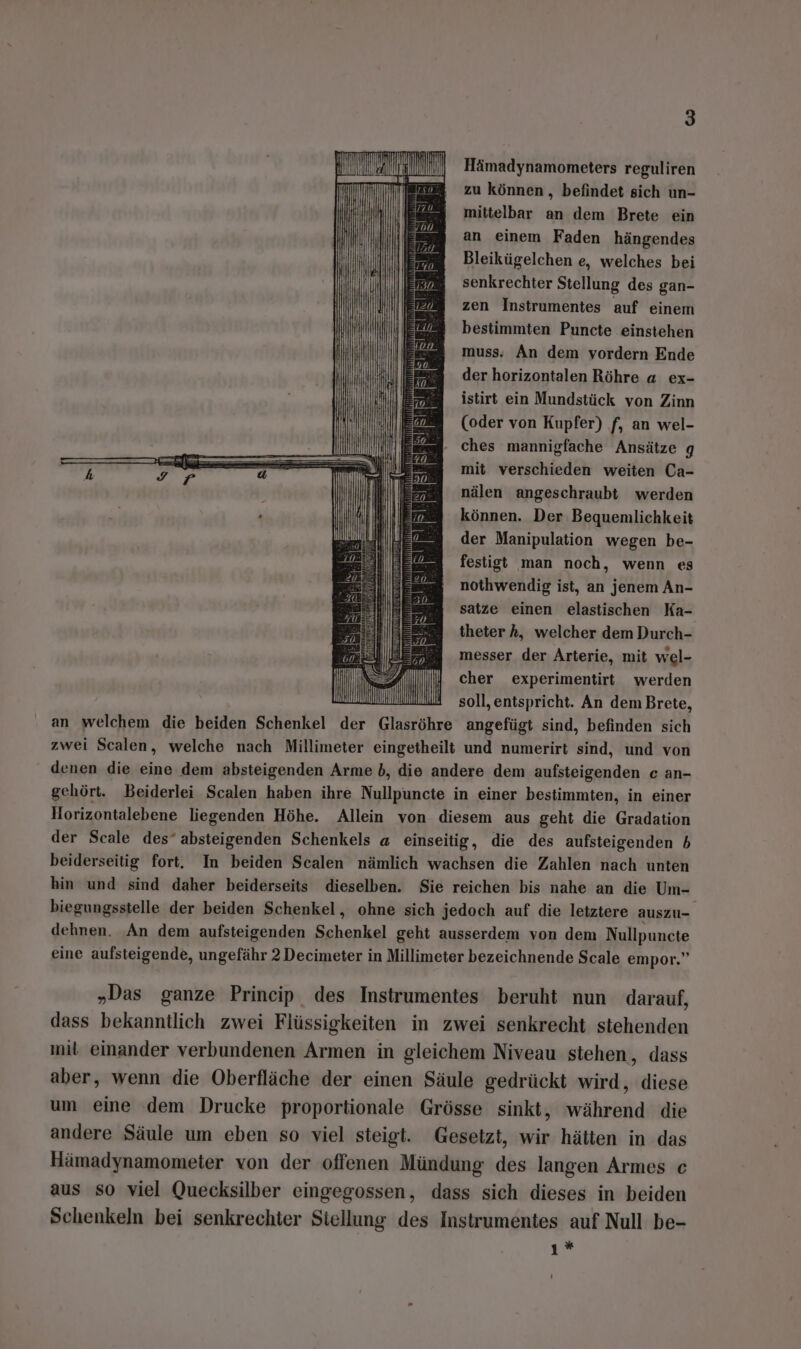

    Hämadynamometers reguliren zu können, befindet sich un- mittelbar an dem Brete ein an einem Faden hängendes Bleikügelchen e, welches bei senkrechter Stellung des gan- zen Instrumentes auf einem bestimmten Puncte einstehen muss. An dem vordern Ende der horizontalen Röhre a ex- istirt ein Mundstück von Zinn (oder von Kupfer) f, an wel- ee Ches mannigfache Ansätze g mit verschieden weiten Ca- nälen angeschraubt werden können. Der Bequenlichkeit der Manipulation wegen be- festigt man noch, wenn es nothwendig ist, an jenem An- satze einen elastischen Ka- theter A, welcher dem Durch- messer der Arterie, mit wel- cher experimentirt werden soll, entspricht. An dem Brete, an welchem die beiden Schenkel der en angefügt sind, befinden sich zwei Scalen, welche nach Millimeter eingetheilt und numerirt sind, und von denen die eine dem absteigenden Arme b, die andere dem aufsteigenden c an- gehört. Beiderlei Scalen haben ihre Nullpuncte in einer bestimmten, in einer Horizontalebene liegenden Höhe. Allein von diesem aus geht die Gradation der Scale des” absteigenden Schenkels a einseitig, die des aufsteigenden 5 beiderseitig fort. In beiden Scalen nämlich wachsen die Zahlen nach unten hin und sind daher beiderseits dieselben. Sie reichen bis nahe an die Um- biegungsstelle der beiden Schenkel, ohne sich jedoch auf die letztere auszu- dehnen. An dem aufsteigenden Schenkel geht ausserdem von dem Nullpuncte eine aufsteigende, ungefähr 2 Decimeter in Millimeter bezeichnende Scale empor.” „Das ganze Princip des Instrumentes beruht nun darauf, dass bekanntlich zwei Flüssigkeiten in zwei senkrecht stehenden mil einander verbundenen Armen in gleichem Niveau stehen, dass aber, wenn die Oberfläche der einen Säule gedrückt wird, diese um eine dem Drucke proportionale Grösse sinkt, während die andere Säule um eben so viel steigt. Gesetzt, wir hätten in das Hämadynamometer von der offenen Mündung des langen Armes c aus so viel Quecksilber eingegossen, dass sich dieses in beiden Schenkeln bei senkrechter Siellung des Instrumentes auf Null be- y*
