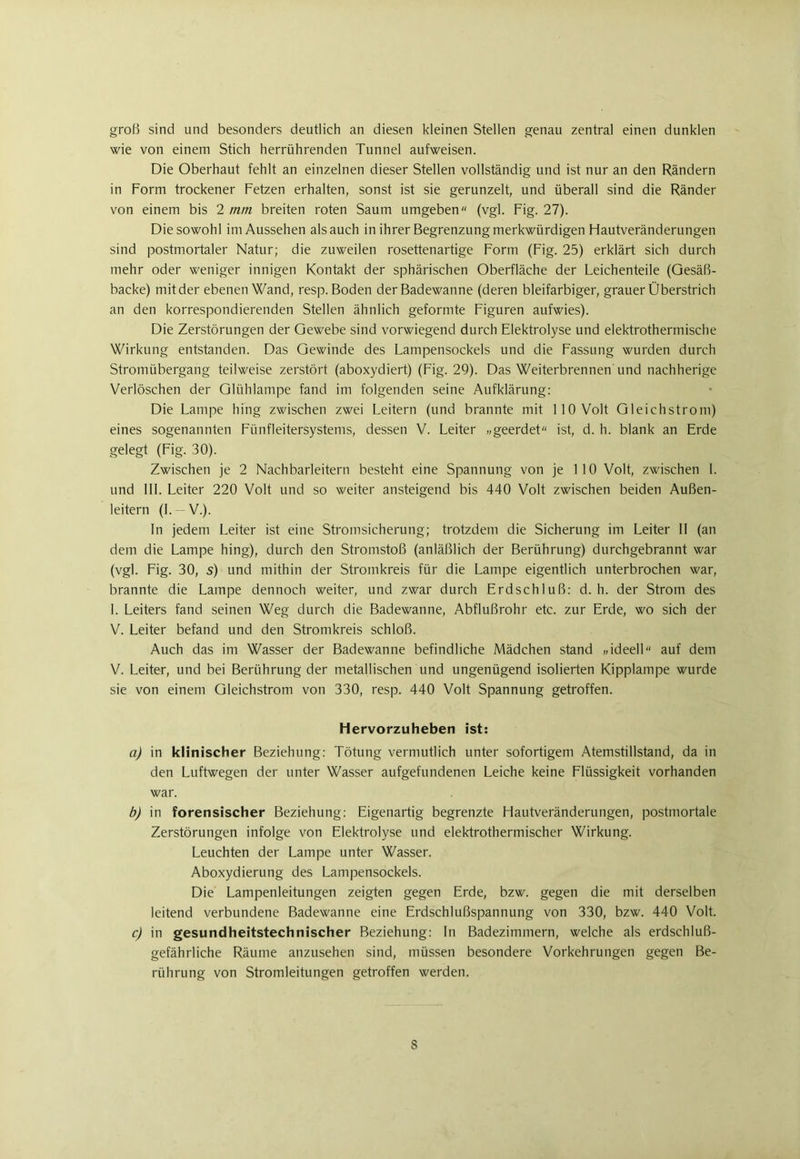

    groß sind und besonders deutlich an diesen kleinen Stellen genau zentral einen dunklen wie von einem Stich herrührenden Tunnel aufweisen. Die Oberhaut fehlt an einzelnen dieser Stellen vollständig und ist nur an den Rändern in Form trockener Fetzen erhalten, sonst ist sie gerunzelt, und überall sind die Ränder von einem bis 2 mm breiten roten Saum umgeben“ (vgl. Fig. 27). Die sowohl im Aussehen als auch in ihrer Begrenzung merkwürdigen Hautveränderungen sind postmortaler Natur; die zuweilen rosettenartige Form (Fig. 25) erklärt sich durch mehr oder weniger innigen Kontakt der sphärischen Oberfläche der Leichenteile (Gesäß- backe) mit der ebenen Wand, resp. Boden der Badewanne (deren bleifarbiger, grauer Überstrich an den korrespondierenden Stellen ähnlich geformte Figuren aufwies). Die Zerstörungen der Gewebe sind vorwiegend durch Elektrolyse und elektrothermische Wirkung entstanden. Das Gewinde des Lampensockels und die Fassung wurden durch Stromübergang teilweise zerstört (aboxydiert) (Fig. 29). Das Weiterbrennen und nachherige Verlöschen der Glühlampe fand im folgenden seine Aufklärung: Die Lampe hing zwischen zwei Leitern (und brannte mit 110 Volt Gleichstrom) eines sogenannten Fünfleitersystems, dessen V. Leiter „geerdet“ ist, d. h. blank an Erde gelegt (Fig. 30). Zwischen je 2 Nachbarleitern besteht eine Spannung von je 110 Volt, zwischen 1. und III. Leiter 220 Volt und so weiter ansteigend bis 440 Volt zwischen beiden Außen- leitern (L — V.). In jedem Leiter ist eine Stromsicherung; trotzdem die Sicherung im Leiter II (an dem die Lampe hing), durch den Stromstoß (anläßlich der Berührung) durchgebrannt war (vgl. Fig. 30, 5) und mithin der Stromkreis für die Lampe eigentlich unterbrochen war, brannte die Lampe dennoch weiter, und zwar durch Erdschluß: d. h. der Strom des I. Leiters fand seinen Weg durch die Badewanne, Abflußrohr etc. zur Erde, wo sich der V. Leiter befand und den Stromkreis schloß. Auch das im Wasser der Badewanne befindliche Mädchen stand „ideell“ auf dem V. Leiter, und bei Berührung der metallischen und ungenügend isolierten Kipplampe wurde sie von einem Gleichstrom von 330, resp. 440 Volt Spannung getroffen. hervorzuheben ist: a) in klinischer Beziehung: Tötung vermutlich unter sofortigem Atemstillstand, da in den Luftwegen der unter Wasser aufgefundenen Leiche keine Flüssigkeit vorhanden war. b) in forensischer Beziehung: Eigenartig begrenzte Hautveränderungen, postmortale Zerstörungen infolge von Elektrolyse und elektrothermischer Wirkung. Leuchten der Lampe unter Wasser. Aboxydierung des Lampensockels. Die Lampenleitungen zeigten gegen Erde, bzw. gegen die mit derselben leitend verbundene Badewanne eine Erdschlußspannung von 330, bzw. 440 Volt. c) in gesundheitstechnischer Beziehung: In Badezimmern, welche als erdschluß- gefährliche Räume anzusehen sind, müssen besondere Vorkehrungen gegen Be- rührung von Stromleitungen getroffen werden. S
