Das Mikroskop und seine Anwendung : ein Leitfaden bei mikroskopischen Untersuchungen für Apotheker, Aerzte, Medicinalbeamte, Techniker, Gewerbtreibende etc / von Hermann Hager ; nach dessen Tode vollständig umgearb. und neu herausgegeben von Carl Mez.

  • Hermann Hager
Date:
1899
Catalogue details

Licence: Public Domain Mark

Credit: Das Mikroskop und seine Anwendung : ein Leitfaden bei mikroskopischen Untersuchungen für Apotheker, Aerzte, Medicinalbeamte, Techniker, Gewerbtreibende etc / von Hermann Hager ; nach dessen Tode vollständig umgearb. und neu herausgegeben von Carl Mez. Source: Wellcome Collection.

    28/350 page 16

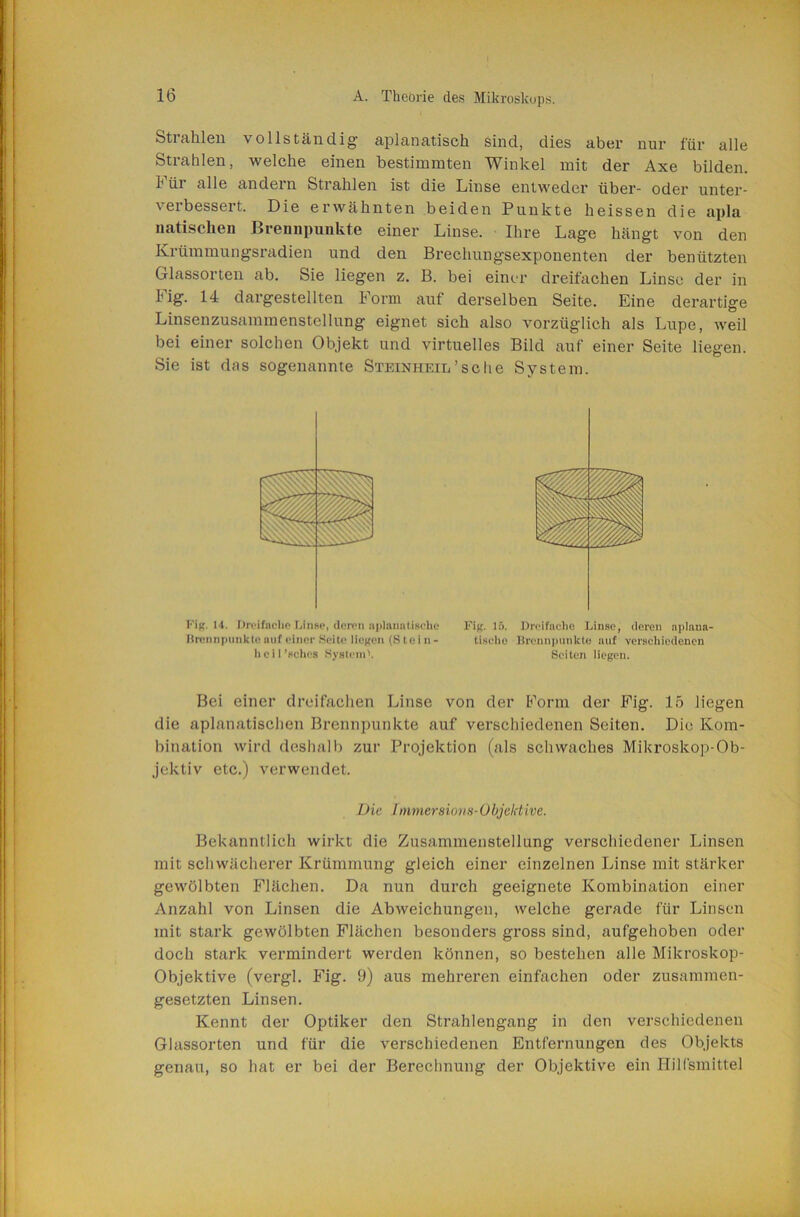

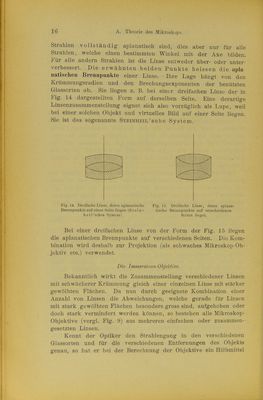

    Sti ahlßii vollständig aplanatisch sind, dies aber nur für alle Strahlen, welche einen bestimmten Winkel mit der Axe bilden. 1 ür alle andern Strahlen ist die Linse entweder übei’- oder unter verbessert. Die erwähnten beiden Punkte heissen die apla natischen Brennpunkte einer Linse. Ihre Lage hängt von den Krümmungsradien und den Brechungsexponenten der benützten Glassorten ab. Sie liegen z. B. bei einer dreifachen Linse der in Fig. 14 dargestellten Form auf derselben Seite. Eine derartige Linsenzusammenstellung eignet sich also vorzüglich als Lupe, weil bei einer solchen Objekt und virtuelles Bild auf einer Seite liegen. Sie ist das sogenannte Steinheil’sche System. Eig. 14. Dri-ifnolin f/iiiBp, deix'n aplanalische Hrt'iinpuiiklc auf oiiior SoUp lictfon (Slein- li c i I’aehes System'. Fi({. 15. UreifacliG Linse, deren a])lnna- tisehe Brennpunkte auf verschiedenen Seiten liegen. Bei einer dreifachen Linse von der Form der Fig. 15 liegen die aplanatischen Brennpunkte auf verschiedenen Seiten. Die Kom- bination wird deshalb zur Projektion (als schwaches Mikroskop-Ob- jektiv etc.) verwendet. Die ImmersimiH-Objektive. Bekanntlich wirkt die Zusammenstellung verschiedener Linsen mit schwächerer Krümmung gleich einer einzelnen Linse mit stärker gewölbten Flächen. Da nun durch geeignete Kombination einer Anzahl von Linsen die Abweichungen, welche gerade für Linsen mit stark gewölbten Flächen besonders gross sind, aufgehoben oder doch stark vermindert werden können, so bestehen alle Mikroskop- Objektive (vergl. Fig. 9) aus mehreren einfachen oder zusammen- gesetzten Linsen. Kennt der Optiker den Strahlengang in den verschiedenen Glassorten und für die verschiedenen Entfernungen des Objekts genau, so hat er bei der Berechnung der Objektive ein Hilfsmittel
