    60/350 page 48

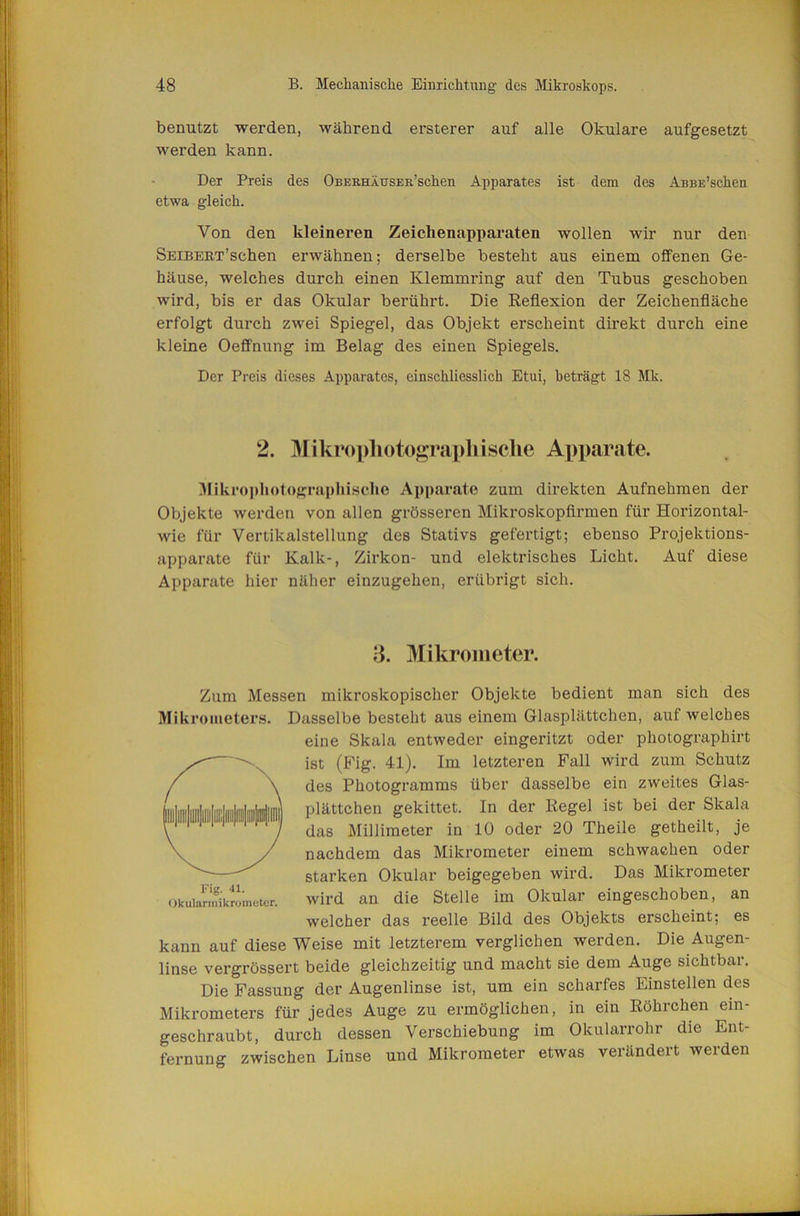

    benutzt werden, während erster er auf alle Okulare aufgesetzt werden kann. Der Preis des OnERHÄusER’schen Apparates ist dem des ÄBBE’schen etwa gleich. Von den kleineren Zeichenapparaten wollen wir nur den SEiBERx’schen erwähnen; derselbe besteht aus einem offenen Ge- häuse, welches durch einen Klemmring auf den Tubus geschoben wird, bis er das Okular berührt. Die Eeflexion der Zeichenfläche erfolgt durch zwei Spiegel, das Objekt erscheint direkt durch eine kleine Oeflfnung im Belag des einen Spiegels. Der Preis dieses Apparates, einschliesslich Etui, beträgt 18 Mk. 2. Mikropliotograpliisehe Apparate. Mikro])hotographisclie Apparate zum direkten Aufnehmen der Objekte werden von allen grösseren Mikroskopfirmen für Horizontal- wie für Vertikalstellung des Stativs gefertigt; ebenso Projektions- apparate für Kalk-, Zirkon- und elektrisches Licht, Auf diese Apparate hier näher einzugehen, erübrigt sich. ;3. Mikrometer. Zum Messen mikroskopischer Objekte bedient man sich des Mikrometers. Dasselbe besteht aus einem Glasplättchen, auf welches eine Skala entweder eingeritzt oder photographirt ist (Ifig. 41). Im letzteren Fall wird zum Schutz des Photogramms über dasselbe ein zweites Glas- plättchen gekittet. In der Regel ist bei der Skala das Millimeter in 10 oder 20 Theile getheilt, je nachdem das Mikrometer einem schwachen oder starken Okular beigegeben wird. Das Mikrometer Okuiarmiktlcter. wird an die Stelle im Okular eingeschoben, an welcher das reelle Bild des Objekts erscheint; es kann auf diese Weise mit letzterem verglichen werden. Die Augen- linse vergrössert beide gleichzeitig und macht sie dem Auge sichtbar. Die Passung der Augenlinse ist, um ein scharfes Einstellen des Mikrometers für jedes Auge zu ermöglichen, in ein Röhrchen ein- geschraubt, durch dessen Verschiebung im Okularrohr die Ent- fernung zwischen Linse und Mikrometer etwas verändert werden
