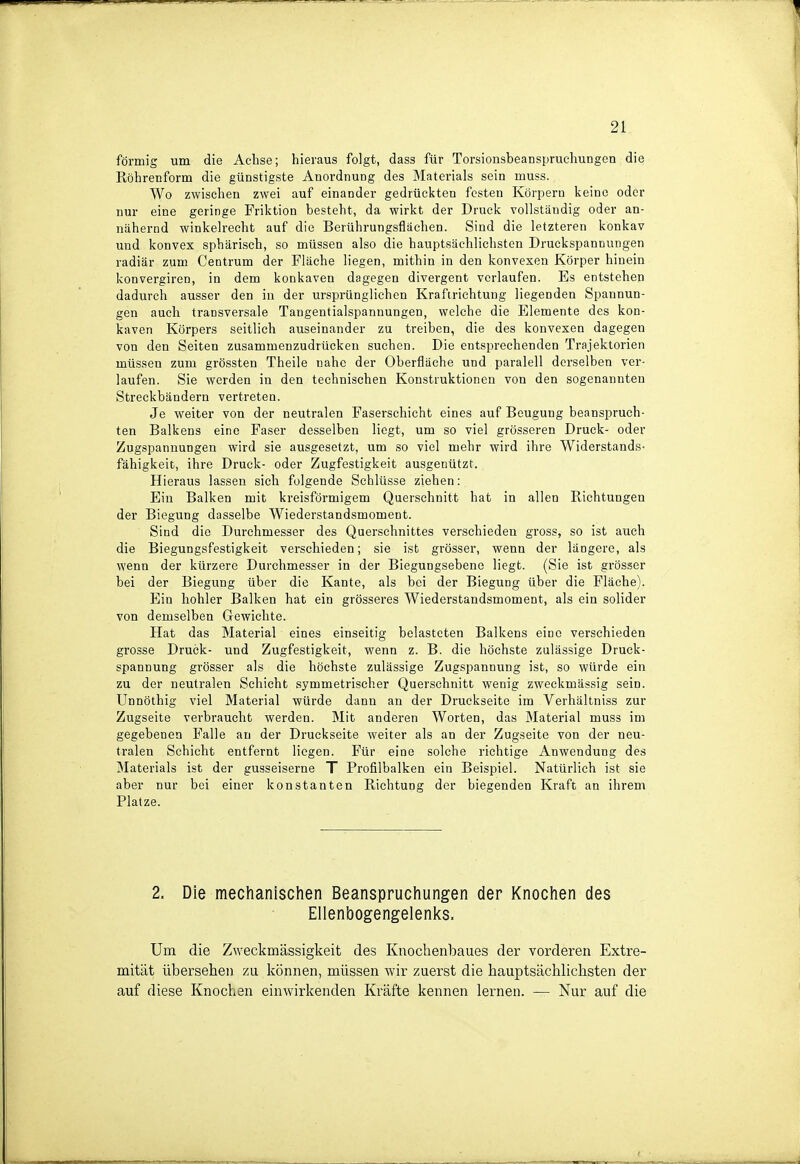

    förmig um die Achse; hieraus folgt, dass für Torsionsbeanspruchungen die Röhrenform die günstigste Anordnung des Materials sein muss. Wo zwischen zwei auf einander gedrückten festen Körpern keine oder nur eine geringe Friktion besteht, da wirkt der Druck vollständig oder an- nähernd winkelrecht auf die Berührungsflächen. Sind die letzteren konkav und konvex sphärisch, so müssen also die hauptsächlichsten Druckspannungen radiär zum Centrum der Fläche liegen, mithin in den konvexen Körper hinein konvergiren, in dem konkaven dagegen divergent verlaufen. Es entstehen dadurch ausser den in der ursprünglichen Krafirichtmig liegenden Spannun- gen auch transversale Tangentialspannungen, welche die Elemente des kon- kaven Körpers seitlich auseinander zu treiben, die des konvexen dagegen von den Seiten zusammenzudrücken suchen. Die entsprechenden Trajektorien müssen zum grössten Theile nahe der Oberfläche und paralell derselben ver- laufen. Sie werden in den technischen Konstruktionen von den sogenannten Streckbändern vertreten. Je weiter von der neutralen Faserschicht eines auf Beugung beanspruch- ten Balkens eine Faser desselben liegt, um so viel grösseren Druck- oder Zugspannungen wird sie ausgesetzt, um so viel mehr wird ihre Widerstands- fähigkeit, ihre Druck- oder Zugfestigkeit ausgenützt. Hieraus lassen sich folgende Schlüsse ziehen: Ein Balken mit kreisförmigem Querschnitt hat in allen Richtungen der Biegung dasselbe Wiederstandsmoment. Sind die Durchmesser des Querschnittes verschieden gross, so ist auch die Biegungsfestigkeit verschieden; sie ist grösser, wenn der längere, als wenn der kürzere Durchmesser in der Biegungsebene liegt. (Sie ist grösser bei der Biegung über die Kante, als bei der Biegung über die Fläche). Ein hohler Balken hat ein grösseres Wiederstandsmoment, als ein solider von demselben Gewichte. Hat das Material eines einseitig belasteten Balkens eine verschieden grosse Druck- und Zugfestigkeit, wenn z. B. die höchste zulässige Druck- spannung grösser als die höchste zulässige Zugspannung ist, so würde ein zu der neutralen Schicht symmetrischer Querschnitt wenig zweckmässig sein. Unnöthig viel Material würde dann an der Druckseite im Verhältniss zur Zugseite verbraucht werden. Mit anderen Worten, das Material muss im gegebenen Falle an der Druckseite weiter als an der Zugseite von der neu- tralen Schicht entfernt liegen. Für eine solche richtige Anwendung des Materials ist der gusseiserne T Profilbalken ein Beispiel. Natürlich ist sie aber nur bei einer konstanten Richtung der biegenden Kraft an ihrem Platze. 2. Die mechanischen Beanspruchungen der Knochen des Ellenbogengelenks. Um die Zweckmässigkeit des Knochenbaues der vorderen Extre- mität übersehen zu können, müssen wir zuerst die hauptsächlichsten der auf diese Knochen einwirkenden Kräfte kennen lernen. — Nur auf die
