Die Hämodynamik, nach Versuchen / von Alfred Wilhelm Volkmann.

  • Volkmann Alfred Wilhelm, 1800-1877.
Date:
1850
Catalogue details

Licence: Public Domain Mark

Credit: Die Hämodynamik, nach Versuchen / von Alfred Wilhelm Volkmann. Source: Wellcome Collection.

Provider: This material has been provided by the Royal College of Physicians of Edinburgh. The original may be consulted at the Royal College of Physicians of Edinburgh.

    17/524 page 3

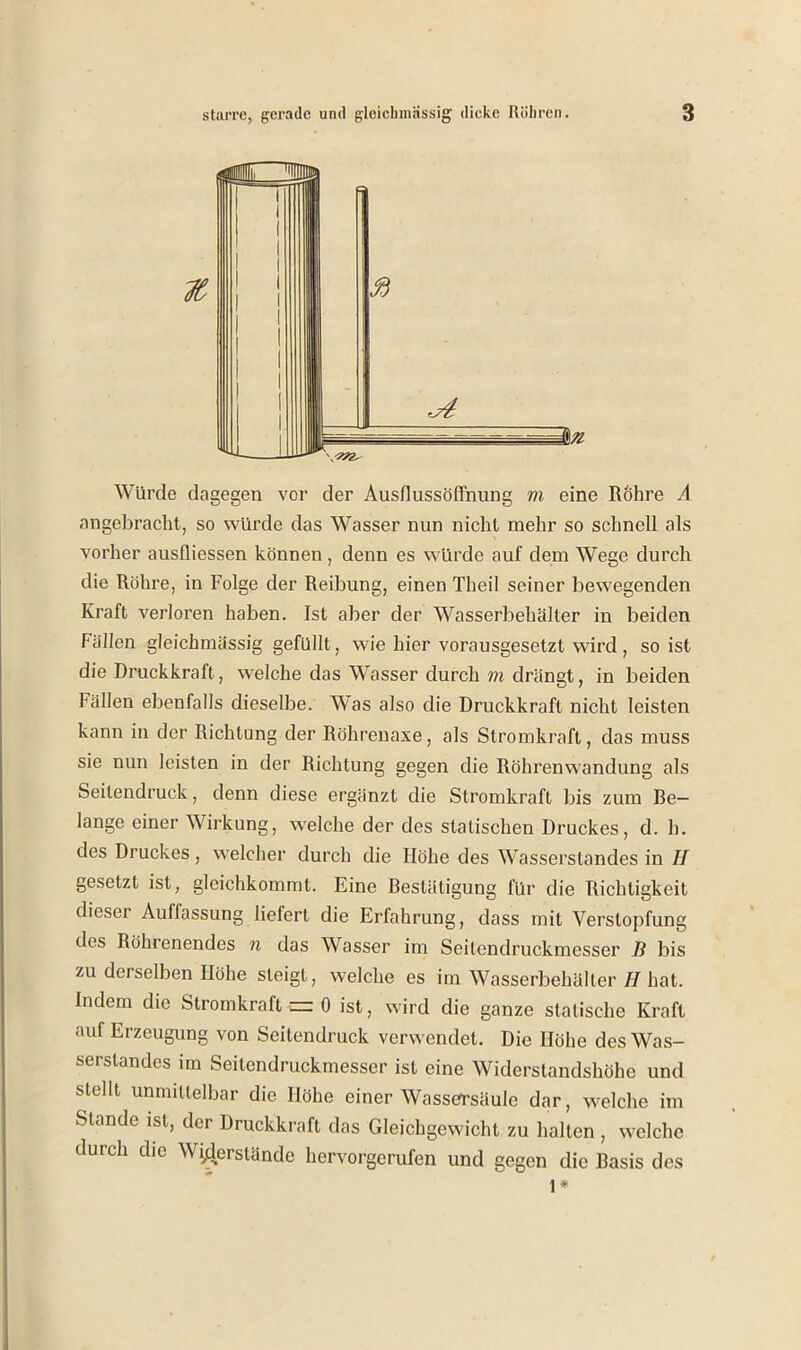

    Würde dagegen vor der Ausflussöffnung m eine Rohre A angebracht, so \^nlrde das Wasser nun nicht mehr so schnell als vorher ausfliessen können, denn es würde auf dem Wege durch die Röhre, in Folge der Reibung, einen Theil seiner bewegenden Kraft verloren haben. Ist aber der Wasserbehälter in beiden Fällen gleichmässig gefüllt, wie hier vorausgesetzt wird, so ist die Druckkraft, welche das Wasser durch m drängt, in beiden Fällen ebenfalls dieselbe. Was also die Druckkraft nicht leisten kann in der Richtung der Röhreuaxe, als Stromkraft, das muss sie nun leisten in der Richtung gegen die Röhrenwandung als Seilendruck, denn diese ergänzt die Stromkraft bis zum be- lange einer Wirkung, welche der des statischen Druckes, d. h. des Druckes, welcher durch die Höhe des Wasserslandes in II geselzt ist, gleichkommt. Eine fiestätigung für die Richtigkeit dieser Auffassung liefert die Erfahrung, dass mit Verstopfung des Röhrenendes n das Wasser im Seilendruckmesser B bis zu derselben Höhe sleigt, welche es im Wasserbehäller II hat. Indem die Stromkraft zn 0 ist, wird die ganze statische Kraft auf Erzeugung von Seitendruck verwendet. Die Höhe des Was- serstandes im Seitendruckmesser ist eine Widerstandshöhe und stellt unnniielbar die Höhe einer Wassersäule dar, welche im Stande ist, der Druckkraft das Gleichgewicht zu halten , welche durch die Widerstände hervorgerufen und gegen die Rasis des
    digitised image 1
    digitised image 2
    digitised image 3
