Zur Behandlung der Pott'schen Kyphose mittelst tragbarer Apparate / von F. Beely.

  • Florian Beely
Date:
[between 1880 and 1889?]
Catalogue details

Licence: Public Domain Mark

Credit: Zur Behandlung der Pott'schen Kyphose mittelst tragbarer Apparate / von F. Beely. Source: Wellcome Collection.

    21/28 page 17

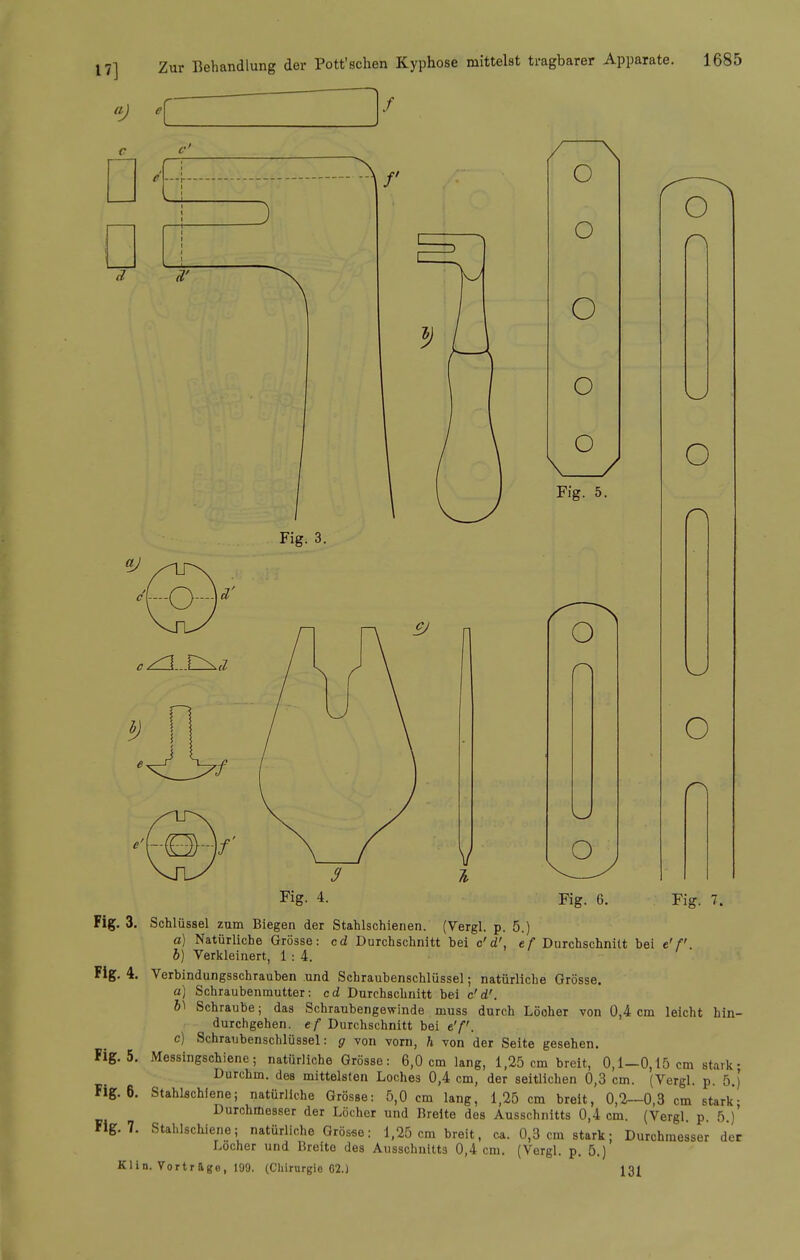

    Fig. 3. Schlüssel zum Biegen der Stahlschienen. (Vergl. p. 5.) a) Natürliche Grösse: cd Durchschnitt bei c'd', ef Durchschnitt bei e'f. b) Verkleinert, 1: 4. Fig. 4. Verbindungsschrauben und Schraubenschlüssel; natürliche Grösse. a] Schraubenmutter: cd Durchschnitt bei c'd'. b\ Schraube; das Schraubengewinde muss durch Löcher von 0,4 cm leicht hin- durchgehen, ef Durchschnitt bei e'f. c) Schraubenschlüssel: g von vorn, h von der Seite gesehen. Fig. 5. Messingschiene; natürliche Grösse: 6,0 cm lang, 1,25 cm breit, 0,1-0,15 cm stark• Durchm. des mittelsten Loches 0,4 cm, der seitlichen 0,3 cm. (Vergl. p. 5.) Fig. 6. Stahlschiene; natürliche Grösse: 5,0 cm lang, 1,25 cm breit, 0,2—0,3 cm stark- ^'■•'1^'^iesser der Löcher und Breite des Ausschnitts 0,4 cm. (Vergl. p. 5.) Flg. 7. Stahlschiene; natürliche Grösse: 1,25 cm breit, ca. 0,3 cm stark; Durchmesser der Locher und Breite des Ausschnitts 0,4 cm. (Vergl. p. 5.) Klin. Vortrage, 199. (Chirurgie 62.) 131
