    53/90 (page 39)

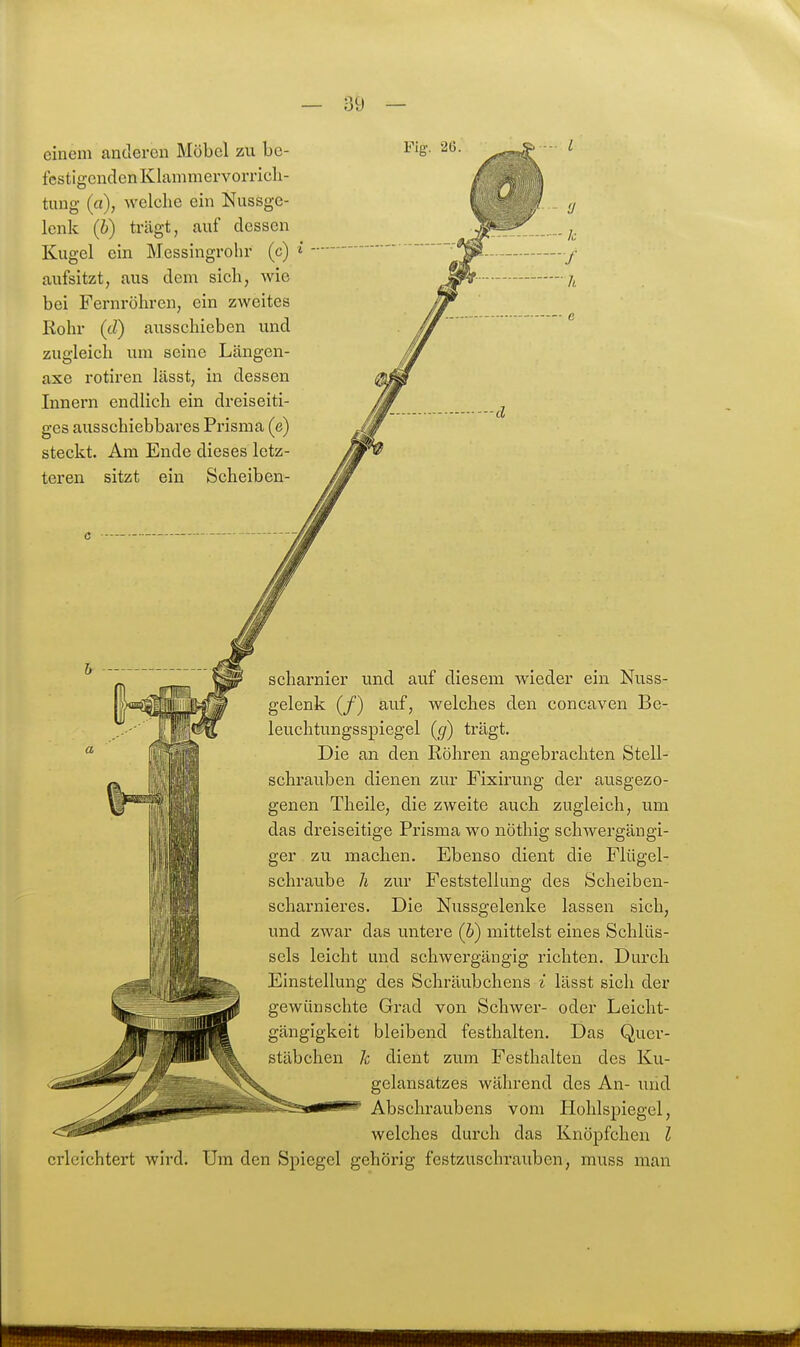

    einem anderen Möbel zu be- festigenden Klammervorricli- tung (ci), welche ein Nussge- lenk (i) trägt, auf dessen Kugel ein Messingrohr (c) aufsitzt, aus dem sich, wie bei Fernröhren, ein zweites Rohr (d) ausschieben und zugleich um seine Längen- axe rotiren lässt, in dessen Innern endlich ein dreiseiti- ges ausschiebbares Prisma (e) steckt. Am Ende dieses letz- teren sitzt ein Scheiben- Fig. 26. /i e d Scharnier und auf diesem wieder ein Nuss- gelenk (/) auf, welches den concaven Be- leuchtungsspiegel {cj) trägt. Die an den Röhren angebrachten Stell- schrauben dienen zur Fixirung der ausgezo- genen Theile, die zweite auch zugleich, um das dreiseitige Prisma wo nöthig schwergängi- ger zu machen. Ebenso dient die Flügel- schraube Ii zur Feststellung des Scheiben- scharnieres. Die Nussgelenke lassen sich, und zwar das untere (6) mittelst eines Schlüs- sels leicht und schwergängig richten. Durch Einstellung des Schräubchens i lässt sich der gewünschte Grad von Schwer- oder Leicht- gängigkeit bleibend festhalten. Das Qucr- stäbchen h dient zum Festhalten des Ku- gelansatzes während des An- und Abschraubens vom Hohlspiegel, welches durch das Knöpfchen l erleichtert wird. Um den Spiegel gehörig festzuschrauben, muss man
