Katalog J, 1911 / Drägerwerk Lübeck, Heinr. und Bernh. Dräger.

Date:: 1911

Catalogue details

Licence: Public Domain Mark

Credit: Katalog J, 1911 / Drägerwerk Lübeck, Heinr. und Bernh. Dräger. Source: Wellcome Collection.

11/36 page 9

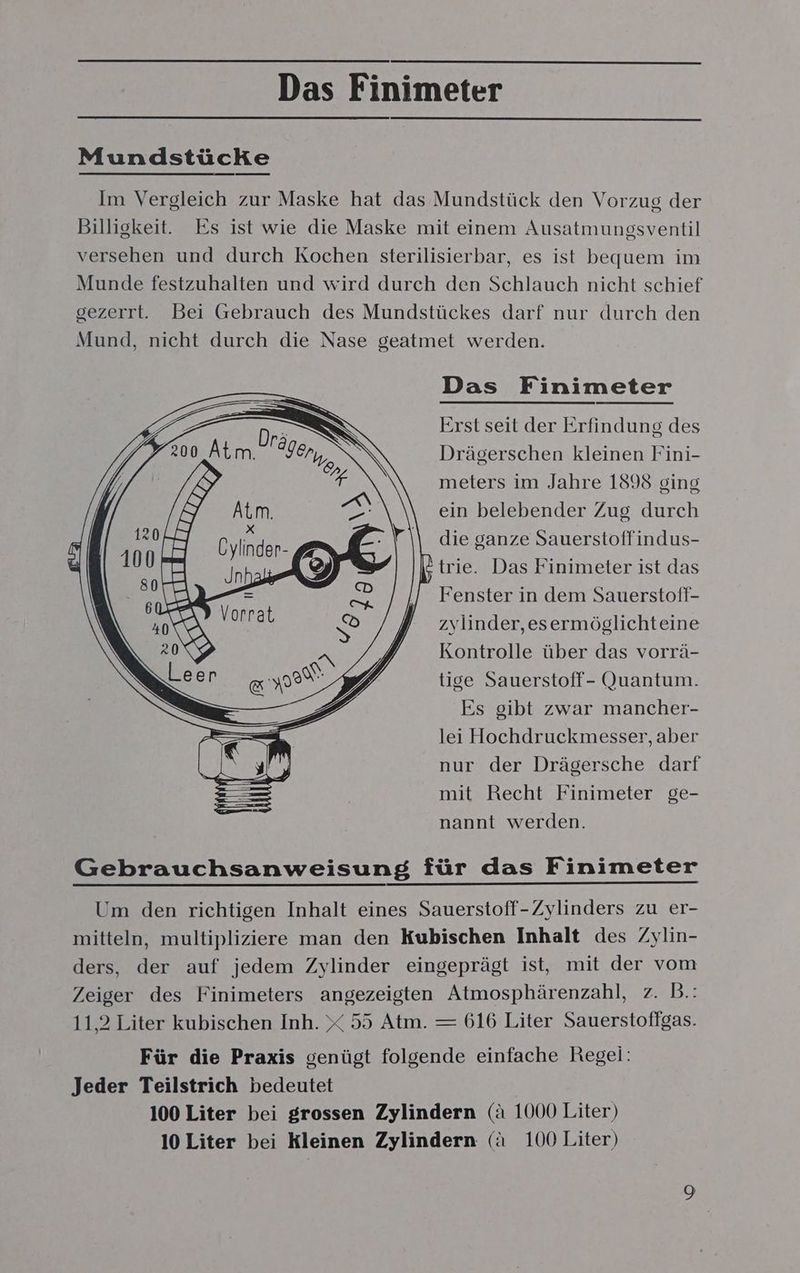

Das Finimeter Mundstücke Im Vergleich zur Maske hat das Mundstück den Vorzug der Billigkeit. Es ist wie die Maske mit einem Ausatmungsventil versehen und durch Kochen sterilisierbar, es ist bequem im Munde festzuhalten und wird durch den Schlauch nicht schief gezerrt. Bei Gebrauch des Mundstückes darf nur durch den Mund, nicht durch die Nase geatmet werden. Das Finimeter Erst seit der Erfindung des Dräserschen kleinen Fini- meters im Jahre 1898 ging ein belebender Zug durch die ganze Sauerstoffindus- trie. Das Finimeter ist das “Fenster in dem Sauerstoff- zylinder,esermöglichteine Kontrolle über das vorrä- tige Sauerstoff- Quantum. Es gibt zwar mancher- lei Hochdruckmesser, aber nur der Drägersche darf mit Recht Finimeter ge- nannt werden. Gebrauchsanweisung für das Finimeter Um den richtigen Inhalt eines Sauerstoff-Zylinders zu er- mitteln, multipliziere man den Kubischen Inhalt des Zylin- ders, der auf jedem Zylinder eingeprägt ist, mit der vom Zeiger des Finimeters angezeigten Atmosphärenzahl, z. B.: 11,2 Liter kubischen Inh. X 55 Atm. — 616 Liter Sauerstoffgas. Für die Praxis genügt folgende einfache Regei: Jeder Teilstrich bedeutet 100 Liter bei grossen Zylindern (ä 1000 Liter) 10 Liter bei Kleinen Zylindern (a 100 Liter)
