30/36 page 28

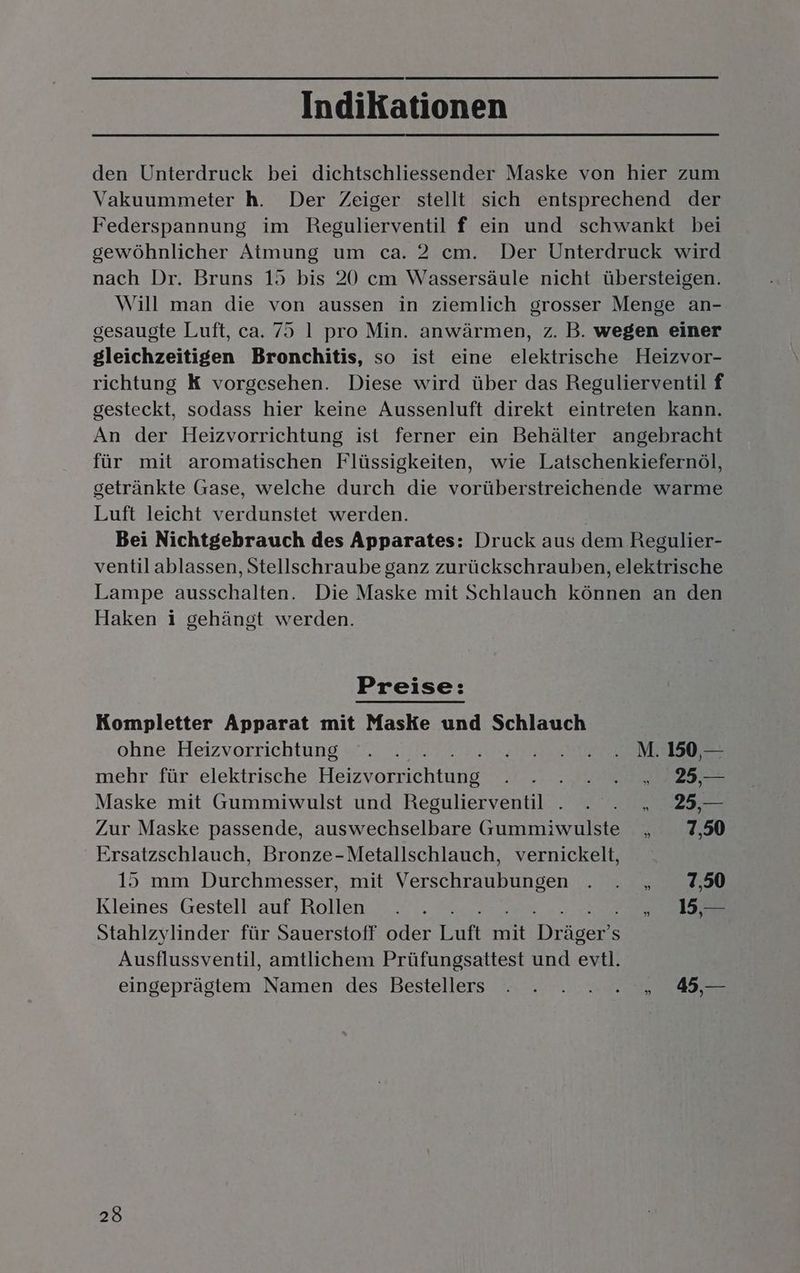

den Unterdruck bei dichtschliessender Maske von hier zum Vakuummeter h. Der Zeiger stellt sich entsprechend der Federspannung im Regulierventil f ein und schwankt bei gewöhnlicher Atmung um ca. 2 cm. Der Unterdruck wird nach Dr. Bruns 15 bis 20 cm Wassersäule nicht übersteigen. Will man die von aussen in ziemlich grosser Menge an- gesaugte Luft, ca. 75 1 pro Min. anwärmen, z. B. wegen einer gleichzeitigen Bronchitis, so ist eine elektrische Heizvor- richtung K vorgesehen. Diese wird über das Regulierventil f gesteckt, sodass hier keine Aussenluft direkt eintreten kann. An der Heizvorrichtung ist ferner ein Behälter angebracht für mit aromatischen Flüssigkeiten, wie Latschenkiefernöl, getränkte Gase, welche durch die vorüberstreichende warme Luft leicht verdunstet werden. Bei Nichtgebrauch des Apparates: Druck aus dem Regulier- ventil ablassen, Stellschraube ganz zurückschrauben, elektrische Lampe ausschalten. Die Maske mit Schlauch können an den Haken i gehängt werden. BEeie Kompletter Apparat mit Maske und Schlauch ohne Heizvorrichtung . . N 5. mehr für elektrische Het vorrichl RE Maske mit Gummiwulst und Regulierventil . . . „ 25,— Zur Maske passende, auswechselbare Gummiwulste „ 7,50 Ersatzschlauch, Bronze-Metallschlauch, vernickelt, 15 mm Durchmesser, mit Verschraubungen Be, Kleines Gestell auf Rollen . . . 15, — Stahlzylinder für Sauerstoff oder Luft it Dear S Ausflussventil, amtlichem Prüfungsattest und evtl. eingeprägtem Namen des Bestellers
