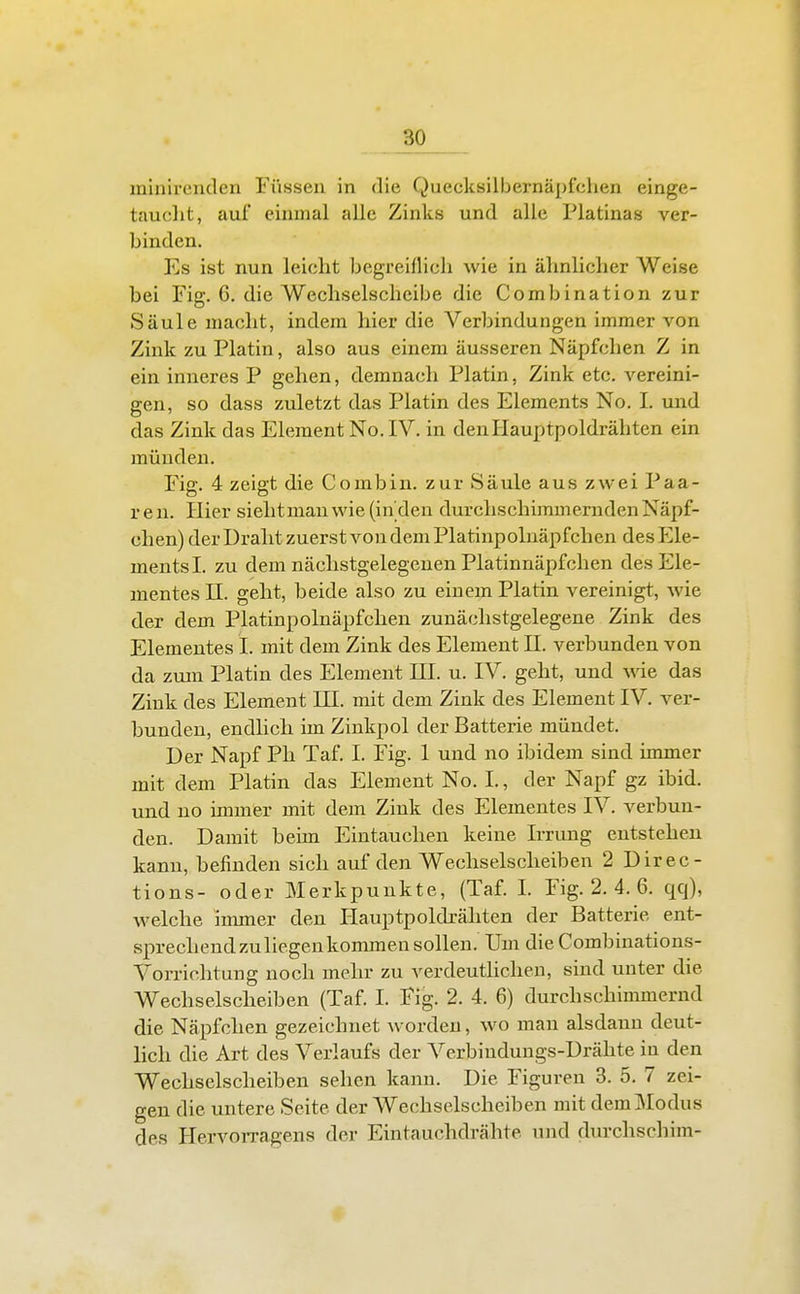

    minirenden Füssen in die Quecksilbernäpfchen einge- tauclit, auf einmal alle Zinks und alle Piatinas ver- binden. Es ist nun leicht begreiflich wie in ähnlicher Weise bei Fig. 6. die Wechselscheibe die Combination zur Säule macht, indem hier die Verbindungen immer von Zink zu Platin, also aus einem äusseren Näpfchen Z in ein inneres P gehen, demnach Platin, Zink etc. vereini- gen, so dass zuletzt das Platin des Elements No. I. und das Zink das Element No.IV. in den Hauptpoldrähten ein münden. Fig. 4 zeigt die Combin. zur Säule aus zwei Paa- ren. Hier sieht man wie (In den durchschimmernden Näpf- chen) der Draht zuerst von dem Platinpoluäpfchen des P]le- mentsl. zu dem nächstgelegenen Platinnäpfchen des Ele- mentes n. gellt, beide also zu einem Platin vereinigt, wie der dem Platinpolnäpfchen zunächstgelegene Zink des Elementes I. mit dem Zink des Element JI. verbunden von da zum Platin des Element HL u. IV. geht, und wde das Zink des Element HI. mit dem Zink des Element IV. ver- bunden, endlich im Zinkpol der Batterie mündet. Der Napf Ph Taf. I. Fig. 1 und no ibidem sind immer mit dem Platin das Element No. I., der Napf gz ibid. und no inmier mit dem Zink des Elementes IV. verbun- den. Damit beim Eintauchen keine Irrung entstehen kann, befinden sich auf den Wechselsclieiben 2 Direc- tions- o der Merkpunkte, (Taf. I. Fig. 2. 4. 6. qq), welche immer den Hauptpoldrähten der Batterie ent- sprechend zuliegen kommen sollen. Um die Combinations- Vorrichtung noch mehr zu verdeutlichen, sind unter die Wechselscheiben (Taf. I. Fig. 2. 4. 6) durchschimmernd die Näpfchen gezeichnet worden, wo man alsdann deut- lich die Art des Verlaufs der Verbindungs-Drähte in den Wechselscheibeu sehen kann. Die Figuren 3. 5. 7 zei- gen die untere Seite der Wechselscheiben mit dem Modus des Hervorragens der Eintauchdrähte und durchschim-
