Elektrotherapie / von Dr. Moriz Benedikt Docent an der k.k. Universität zu Wien ; mit 12 in den Text gedruckten Holzschnitten.
- Moritz Benedikt
- Date:
- 1868
Licence: Public Domain Mark
Credit: Elektrotherapie / von Dr. Moriz Benedikt Docent an der k.k. Universität zu Wien ; mit 12 in den Text gedruckten Holzschnitten. Source: Wellcome Collection.
Provider: This material has been provided by The University of Leeds Library. The original may be consulted at The University of Leeds Library.
45/524 page 19

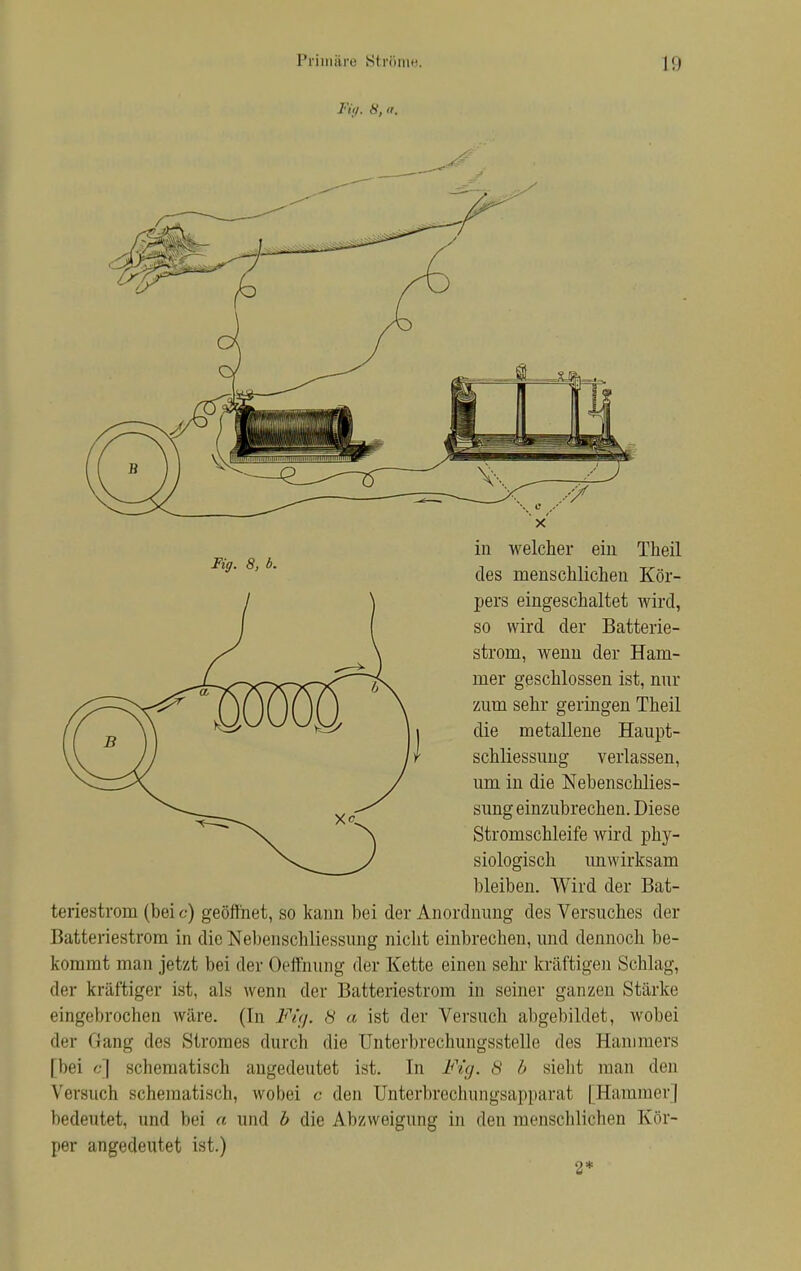

![Fiij. 8, a. Fig. 8, 6. in welcher ein Theil des menschlichen Kör- pers eingeschaltet wird, so wird der Batterie- strom, wenn der Ham- mer geschlossen ist, mir zum sehr geringen Theil die metallene Haupt- schliessung verlassen, um in die Nebenschlies- sung einzubrechen. Diese Stromschleife wird phy- siologisch unwirksam bleiben. Wird der Bat- teriestrom (bei c) geöffnet, so kann bei der Anordnung des Versuches der Batteriestrom in die Nebenschliessung nicht einbrechen, und dennoch be- kommt man jetzt bei der Oeffnung der Kette einen sehr kräftigen Schlag, der kräftiger ist, als wenn der Batteriestrom in seiner ganzen Stärke eingebrochen wäre. (In Fig. 8 a ist der Versuch abgebildet, wobei der Gang des Stromes durch die Unterbrechungsstelle des Hammers [bei c] schematisch angedeutet ist. In Fig. 8 b sieht man den Versuch schematisch, wobei c den Unterbrechungsapparat [Hammer] bedeutet, und bei a und b die Abzweigung in den menschlichen Kör- per angedeutet ist.) 2*](https://iiif.wellcomecollection.org/image/b21515414_0045.jp2/full/800%2C/0/default.jpg)
