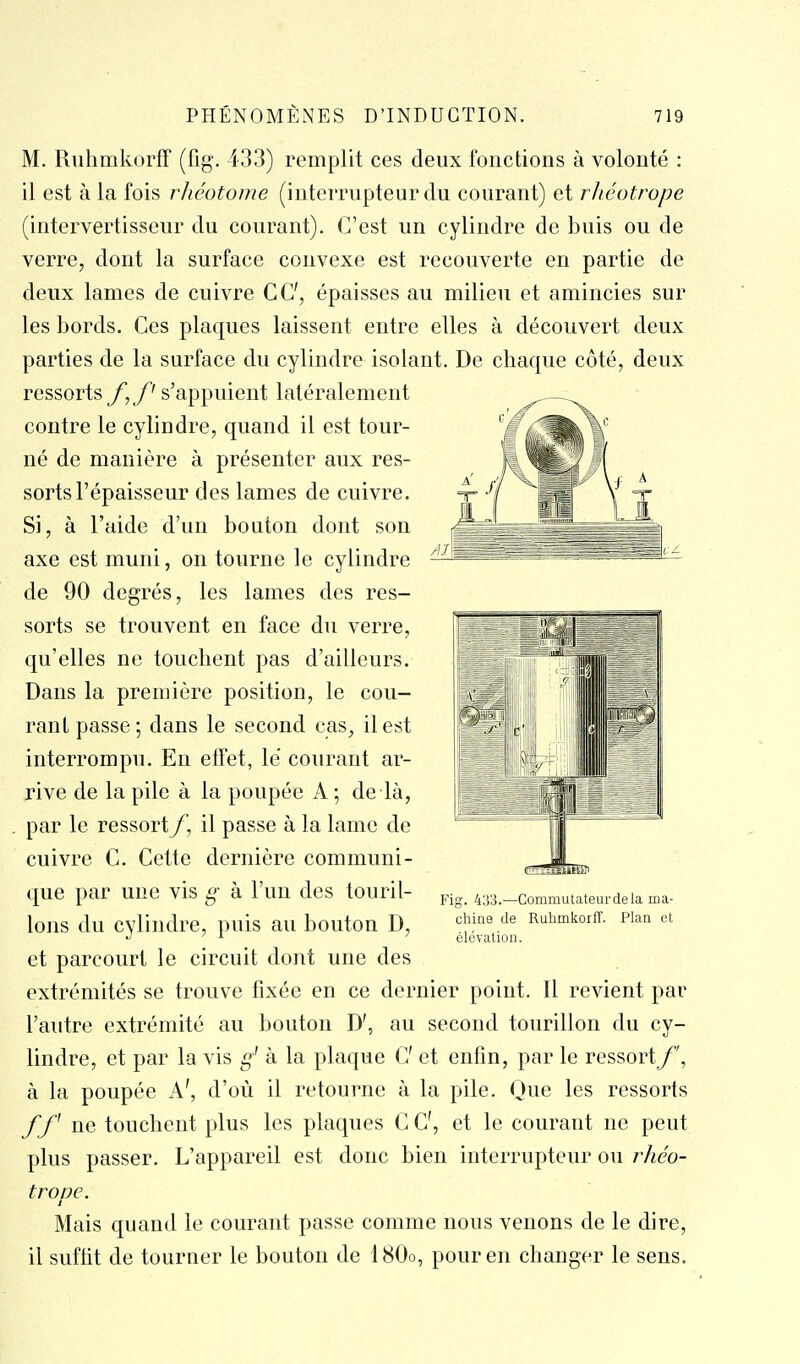

    M. Rnhmkorff (fig. 433) remplit ces deux fonctions à volonté : il est à la fois rJiéotome (interrupteur du courant) et rJiéotrope (intervertisseur du courant). C'est un cylindre de buis ou de verre, dont la surface convexe est recouverte en partie de deux lames de cuivre CC, épaisses au milieu et amincies sur les bords. Ces plaques laissent entre elles à découvert deux parties de la surface du cylindre isolant. De chaque côté, deux ressorts y, y's'appuient latéralement contre le cylindre, quand il est tour- né de manière à présenter aux res- sorts l'épaisseur des lames de cuivre. Si, à l'aide d'un bouton dont son axe est muni, on tourne le cylindre de 90 degrés, les lames des res- sorts se trouvent en face du verre, qu'elles ne touchent pas d'ailleurs. Dans la première position, le cou- rant passe; dans le second cas, il est interrompu. En effet, le courant ar- rive de la pile à la poupée A; de là, par le ressortil passe à la lame de cuivre C. Cette dernière communi- (jue par une vis g à l'un des touril- lons du cylindre, puis au bouton D, et parcourt le circuit dont une des extrémités se trouve fixée en ce dernier point. Il revient par l'autre extrémité au bouton D', au second tourillon du cy- lindre, et par la vis g' à la plaque C et enfin, par le ressort^', à la poupée A', d'où il retourne à la pile. Que les ressorts f f ne touchent plus les plaques C C, et le courant ne peut plus passer. L'appareil est donc bien interrupteur ou rhéo- trope. i Mais quand le courant passe comme nous venons de le dire, il suffit de tourner le bouton de 180o, pour en changer le sens. Fig. 433.—Commutateurdela ma- chine de Rulimkoiff. Plan et élévation.
