    774/822 page 740

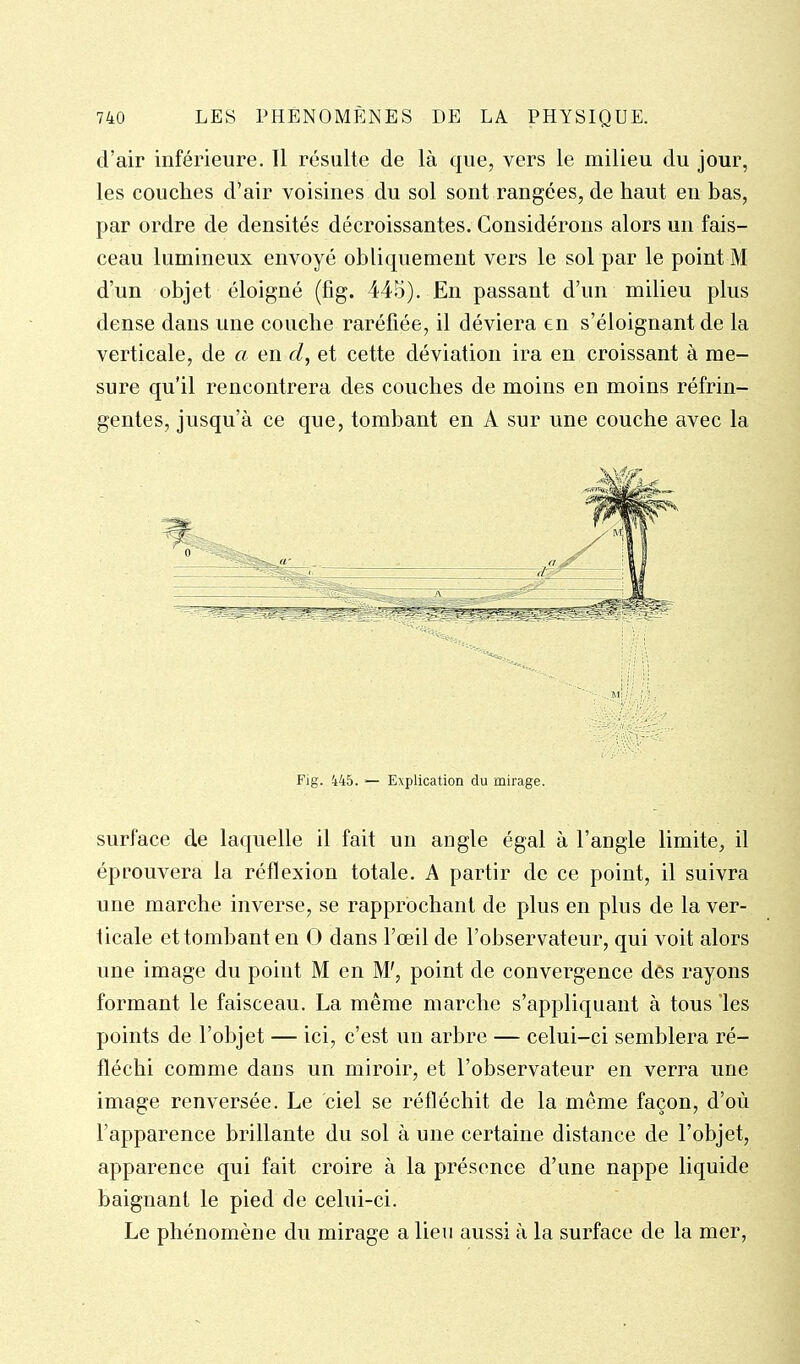

    d'air inférieure. Il résulte de là que, vers le milieu du jour, les couches d'air voisines du sol sont rangées, de haut en bas, par ordre de densités décroissantes. Considérons alors un fais- ceau lumineux envoyé obliquement vers le sol par le point M d'un objet éloigné (fig. 445). En passant d'un milieu plus dense dans une couche raréfiée, il déviera en s'éloignant de la verticale, de a en cl, et cette déviation ira en croissant à me- sure qu'il rencontrera des couches de moins en moins réfrin- gentes, jusqu'à ce que, tombant en A sur une couche avec la Fig. 445. — Explication du mirage. surface de laquelle il fait un angle égal à l'angle limite^ il éprouvera la réflexion totale. A partir de ce point, il suivra une marche inverse, se rapprochant de plus en plus de la ver- ticale et tombant en 0 dans l'œil de l'observateur, qui voit alors une image du point M en M', point de convergence des rayons formant le faisceau. La même marche s'appliquant à tous les points de l'objet — ici, c'est un arbre — celui-ci semblera ré- fléchi comme dans un miroir, et l'observateur en verra une image renversée. Le ciel se réfléchit de la même façon, d'où l'apparence brillante du sol à une certaine distance de l'objet, apparence qui fait croire à la présence d'une nappe liquide baignant le pied de celui-ci. Le phénomène du mirage a lien aussi à la surface de la mer,
