E. ter Kuile's theorie des hörens / von Max Meyer.

  • Max Friedrich Meyer
Date:
1900
Catalogue details

Licence: In copyright

Credit: E. ter Kuile's theorie des hörens / von Max Meyer. Source: Wellcome Collection.

Provider: This material has been provided by The University of Glasgow Library. The original may be consulted at The University of Glasgow Library.

    8/20 page 66

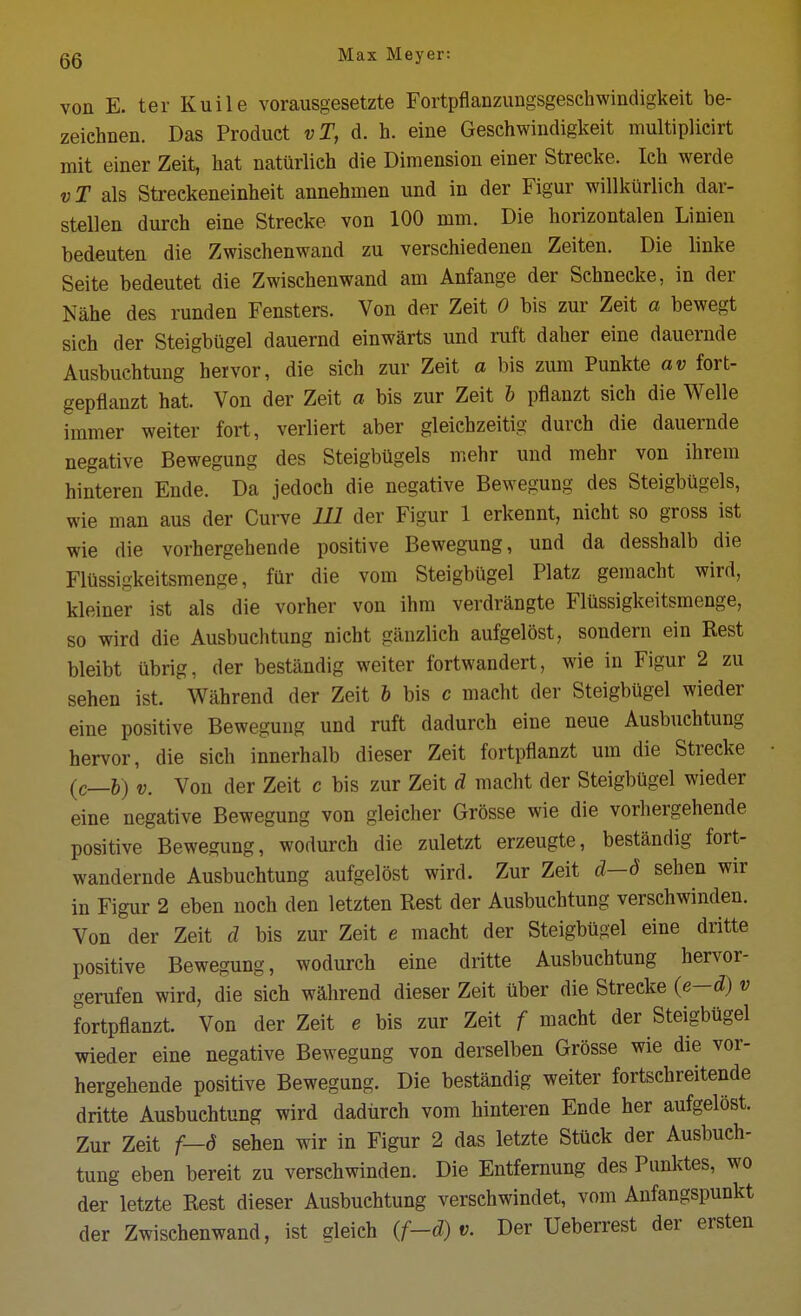

    von E. ter Kuile vorausgesetzte Fortpflanzungsgeschwindigkeit be- zeiehnen. Das Product vT, d. h. eine Geschwindigkeit multiplicirt mit einer Zeit, hat natiirlieh die Dimension einer Strecke. Ich werde vT als Streckeneinheit annehmen und in der Figur willkilrlieh dar- stellen durch eine Strecke von 100 mm. Die horizontalen Linien bedeuten die Zwischenwand zu verschiedenen Zeiten. Die linke Seite bedeutet die Zwischenwand am Anfange der Schneeke, in der Nahe des runden Fensters. Von der Zeit 0 bis zur Zeit a bewegt sich der Steigbugel dauernd einwarts und ruft daher eine dauernde Ausbuchtung hervor, die sich zur Zeit a bis zum Punkte av fort- gepflanzt hat. Von der Zeit a bis zur Zeit h pflauzt sich die Welle immer weiter fort, verliert aber gleiehzeitig durch die dauernde negative Bewegung des Steigbugels mehr und mehr von ihrem hinteren Ende. Da jedoch die negative Bewegung des Steigbugels, wie man aus der Curve 111 der Figur 1 erkennt, nicht so gross ist wie die vorhergehende positive Bewegung, und da desshalb die Flussigkeitsmenge, far die vom Steigbugel Platz gemacht wird, kleiner ist als die vorher von ihm verdrangte Flussigkeitsmenge, so wird die Ausbuchtung nicht ganzlich aufgelost, sondern ein Rest bleibt iibrig, der bestandig weiter fortwandert, wie in Figur 2 zu sehen ist. Wahrend der Zeit b bis c macht der Steigbugel wieder eine positive Bewegung und ruft dadurch eine neue Ausbuchtung hervor, die sich innerhalb dieser Zeit fortpflanzt um die Strecke (c_&) V. Von der Zeit c bis zur Zeit d macht der Steigbugel wieder eine negative Bewegung von gleicher Grosse wie die vorhergehende positive Bewegung, wodurch die zuletzt erzeugte, bestandig fort- wandernde Ausbuchtung aufgelost wird. Zur Zeit d—d sehen wir in Figur 2 eben noch den letzten Rest der Ausbuchtung verschwinden. Von der Zeit d bis zur Zeit e macht der Steigbugel eine dritte positive Bewegung, wodurch eine dritte Ausbuchtung hervor- gerufen wird, die sich wahrend dieser Zeit ilber die Strecke (e-d) v fortpflanzt. Von der Zeit e bis zur Zeit f macht der Steigbugel wieder eine negative Bewegung von derselben Grosse wie die vor- hergehende positive Bewegung. Die bestandig weiter fortschreitende dritte Ausbuchtung wird dadiireh vom hinteren Ende her aufgelost. Zur Zeit f—S sehen wir in Figur 2 das letzte Stuck der Ausbuch- tung eben bereit zu verschwinden. Die Entfemung des Punktes, wo der letzte Rest dieser Ausbuchtung verschwindet, vom Anfangspunkt der Zwischenwand, ist gleich (f-d) v. Der Ueberrest der ersten
