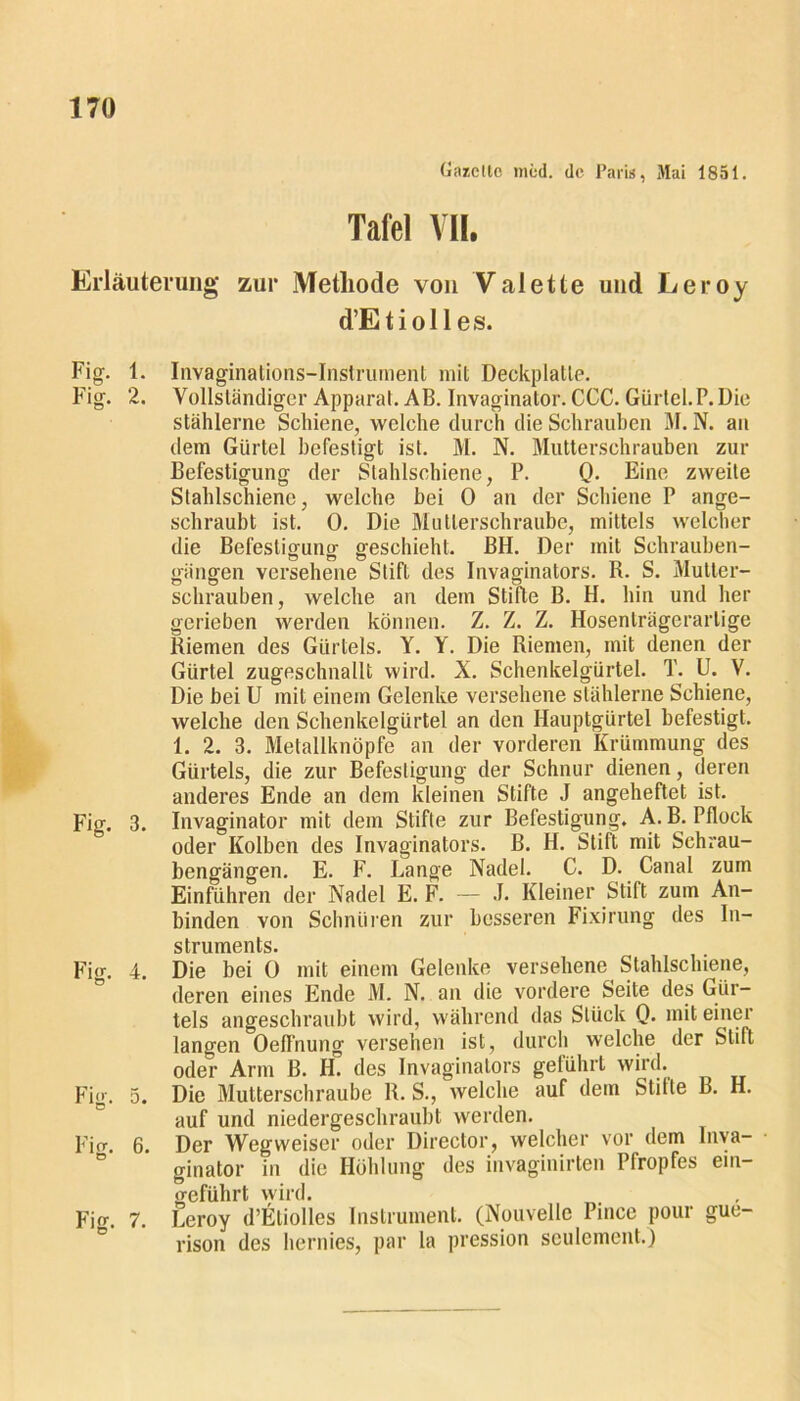

    (iazclte med. de Paris, Mai 1851. Tafel VII. Erläuterung zur Methode von Valette und Leroy d’Etiolles. Fig. 1. Invaginations-Instrument mit Deckplatte. Fig. 2. Vollständiger Apparat. AB. Invaginator. CCC. Gürtel.P. Die stählerne Schiene, welche durch die Schrauben M. N. au dem Gürtel befestigt ist. M. N. Mutterschrauben zur Befestigung der Stahlschiene, P. Q. Eine zweite Stahlschiene, welche bei 0 an der Schiene P ange- schraubt ist. 0. Die Mutierschraube, mittels welcher die Befestigung geschieht. BH. Der mit Schrauben- gängen versehene Stift des Invaginators. R. S. Mutter- schrauben, welche an dem Stifte B. H. hin und her gerieben werden können. Z. Z. Z. Hosenträgerartige Riemen des Gürtels. Y. Y. Die Riemen, mit denen der Gürtel zugeschnallt wird. X. Schenkelgürtel. T. U. V. Die bei U mit einem Gelenke versehene stählerne Schiene, welche den Schenkclgürtel an den Hauptgürtel befestigt. 1. 2. 3. Metallknöpfe an der vorderen Krümmung des Gürtels, die zur Befestigung der Schnur dienen, deren anderes Ende an dem kleinen Stifte J angeheftet ist. Fig. 3. Invaginator mit dem Stifte zur Befestigung. A.B. Pflock oder Kolben des Invaginators. B. H. Stift mit Schrau- bengängen. E. F. Lange Nadel. C. D. Canal zum Einführen der Nadel E. F. — .1. Kleiner Stift zum An- binden von Schnüren zur besseren Fixirung des In- struments. Fm. 4. Die bei 0 mit einem Gelenke versehene Stahlsclnene, deren eines Ende M. N. an die vordere Seite des Gül- teis angeschraubt wird, während das Stück 0* mit einer langen Oeffnung versehen ist, durch welche der Stift oder Arm B. H. des Invaginators geführt wird. Fig. 5. Die Mutterschraube R. S., welche auf dem Stifte B. H. auf und niedergeschraubl werden. Fior. 6. Der Wegweiser oder Director, welcher vor dem Inva- ginator in die Höhlung des invagiuirten Plropfes ein- geführt wird. Fi«-. 7. Leroy d’Eliolles Instrument. (Nouvelle Pince pour gue- rison des hernies, par la pression sculcment.)
