    134/144 (page 130)

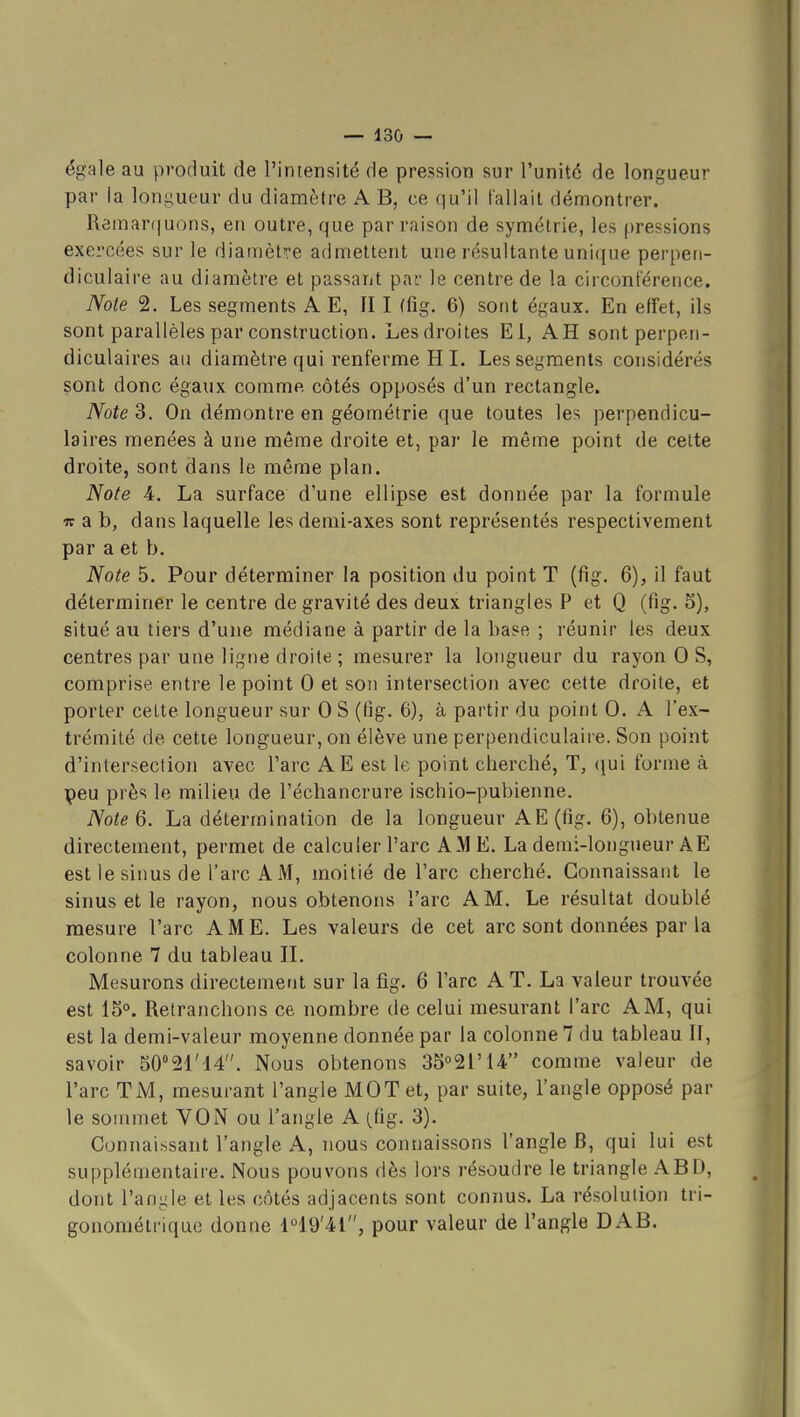

    égale au produit de l'iniensité de pression sur l'unité de longueur par la longueur du diamètre A B, ce qu'il fallait démontrer. Rômar(]uons, en outre, que par raison de symétrie, les pressions exercées sur le diamètre admettent une résultante unique perpen- diculaire au diamètre et passant par le centre de la circonférence. Note 2. Les segments A E, II I (fig. 6) sont égaux. En effet, ils sont parallèles par construction. Les droites El, AH sont perpen- diculaires au diamètre qui renferme H 1. Les segments considérés sont donc égaux comme côtés opposés d'un rectangle. Note 3. On démontre en géométrie que toutes les perpendicu- laires menées à une même droite et, pai- le même point de celte droite, sont dans le même plan. Note 4. La surface d'une ellipse est donnée par la formule w a b, dans laquelle les demi-axes sont représentés respectivement par a et b. Note 5. Pour déterminer la position du point T (fig. 6), il faut déterminer le centre de gravité des deux triangles P et Q (fig. 5), situé au tiers d'une médiane à partir de la base ; réunir les deux centres par une ligne droite ; mesurer la longueur du rayon 0 S, comprise entre le point 0 et son intersection avec cette droite, et porter celte longueur sur 0 S (fig. 6), à partir du point 0. A l'ex- trémité de cette longueur, on élève une perpendiculaire. Son point d'intersection avec l'arc AE est le point cherché, T, qui forme à peu près le milieu de l'échancrure ischio-pubienne. NoteQ. La détermination de la longueur AE(fig. 6), obtenue directement, permet de calculer l'arc AME. La demi-longueur A E est le sinus de l'arc A M, moitié de l'arc cherché. Connaissant le sinus et le rayon, nous obtenons l'arc A M. Le résultat doublé mesure l'arc AME. Les valeurs de cet arc sont données par la colonne 7 du tableau IL Mesurons directement sur la fig. 6 l'arc A T. La valeur trouvée est 15. Retranchons ce nombre de celui mesurant l'arc A M, qui est la demi-valeur moyenne donnée par la colonne 7 du tableau II, savoir 50°21'14. Nous obtenons 35°2rU comme valeur de l'arc TM, mesurant l'angle MOT et, par suite, l'angle opposé par le sommet YON ou l'angle A (^lig. 3). Connaissant l'angle A, nous connaissons l'angle B, qui lui est supplémentaire. Nous pouvons dès lors résoudre le triangle ABD, dont l'anyle et les côtés adjacents sont connus. La résolution tri- gonométrique donne 149'41, pour valeur de l'angle DAB.
